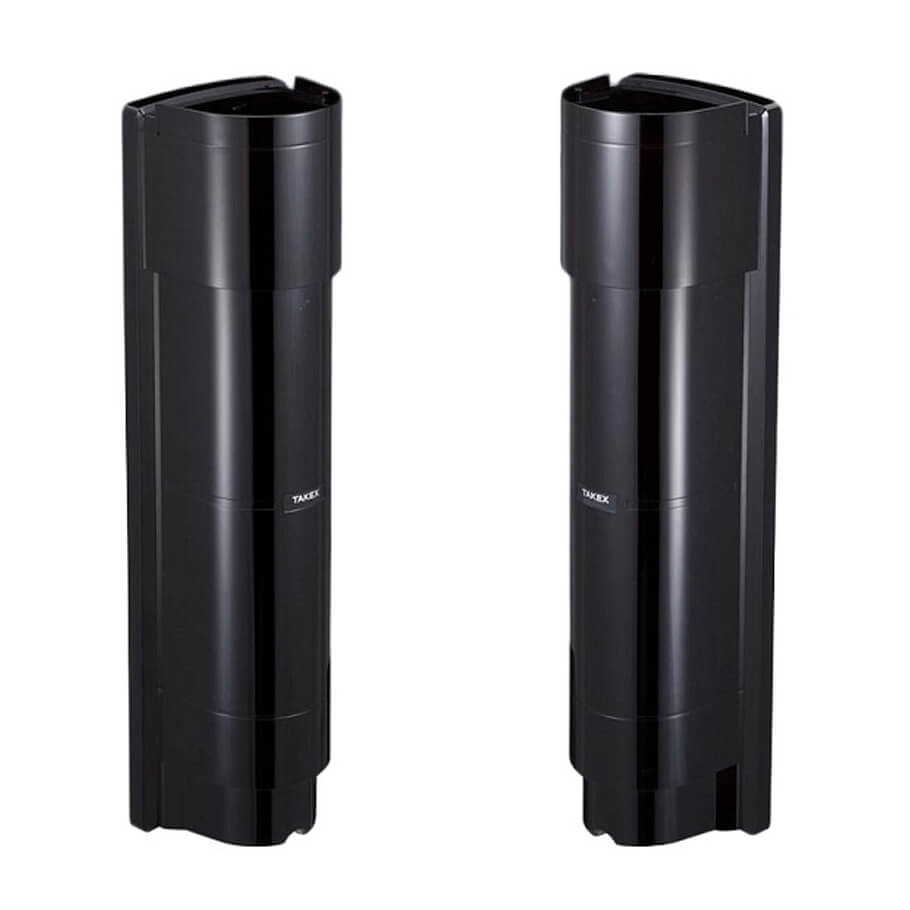

Đầu báo hồng ngoại 4 tia TAKEX BUS-50XF
- Đầu báo hồng ngoại 4 tia sử dụng kết nối hồng ngoại giữa 2 bộ thu-phát được đồng bộ và mã hóa (điều chế) kép đảm bảo hoạt động ổn định trong các điều kiện thời tiết khắc nghiệt nhất kể cả mưa lớn, sương mù, nhiễu ngoài.
Tính năng
- Tiết kiệm 30-70% chi phí: Dây dẫn, ống bảo vệ dây, không gian, nhân công lắp đặt, đấu nối, bảo trì nhờ đấu nối với trung tâm theo kiến trúc BUS.
- Độ tin cậy cao hơn so với các hệ thống báo động sử dụng công nghệ kết nối truyền thống.
- Công nghệ 4 tia đồng bộ: Cho phép loại bỏ hầu hết các nguyên nhân báo động giả như động vật nhỏ, chim, lá rơi, v.v…
- Chống nhiễu nguồn sáng ngoài: Công nghệ điều chế kép, lọc hồng ngoại và mạch bù đảm bảo loại bỏ nhiễu từ các nguồn sáng ngoài đến 50.000 lux, như ánh sáng mặt trời, đèn ô tô, đèn huỳnh quang và thủy ngân.
- Công suất phát cao: Công suất lớn hơn 100 lần và khoảng cách phát 10 lần so với khoảng cách bảo vệ đảm bảo hoạt động ổn định trong điều kiện thời tiết xấu (sương mù, mưa lớn, khói, tuyết rơi …).
- Lựa chọn 4 tần số: cho phép tránh kết nối chéo với các cặp đầu báo khác trong các ứng dụng xếp chồng hoặc lắp nối tiếp.
- Lựa chọn cường độ tia phát: Ở 2 mức phù hợp với khoảng cách khác nhau.
- Hệ thống chống nhiễu đặc biệt loại bỏ ảnh hưởng của nhiễu điện từ và cảm ứng điện.
- Tự động khuếch đại (Programmed AGC) tự động duy trì độ nhạy phù hợp với môi trường hoạt động.
- Khóa ngưỡng tự động khuếch đại (AUTO-GAIN LOCK): Ngưỡng khuếch đai được tự động thiết lập một cách tối ưu theo khoảng cách thực tế.
- Bộ nhớ báo động: led nhớ báo động trên bộ thu sẽ tự động nhấp nháy sau 5 phút và tự xoá sau 55 phút kể từ khi có báo động hoặc hoạt động thủ công.
- Lắp đặt nhanh chóng dễ dàng hơn: Nhờ hệ thống ngắm cải tiến, phân biệt bằng màu sắc, mô đun quang có góc xoay rộng hơn 180° theo phương ngang và ±20° theo phương đứng (so với ±10° ở các sản phẩm khác) nhờ vậy không nhất thiết phải lắp các bộ này đối diện nhau. Thiết bị căn chỉnh không dây (mua thêm) cho phép 1 người có thể căn chỉnh dễ dàng.
- Căn chỉnh dễ dàng: kiểm tra mức độ tin hiệu bằng âm thanh, đèn LED báo, giắc kiểm tra (với vôn kế).
- Chống côn trùng: Mô đun quang học kín chống được sự xâm nhập của côn trùng
- Chống đọng sương: Thiết kế nắp trên đặc biệt đảm bảo hoạt động khi bị đọng sương.
- Báo môi trường xấu: một tín hiệu sẽ được tự động gửi khi cường độ tia tới đầu thu bị giảm xuống ngưỡng chấp nhận được.
- Độ rộng chùm tia lớn hơn so với các thiết bị cùng loại.
- Độ kín đạt chuẩn IP65, cải thiện độ bền trong môi trường hoạt động ngoài trời.
- Thiết kế cải tiến chống chim đậu và đọng nước.
- Vận hành linh hoạt với 4 tia, 2 tia trên hoặc dưới.
- Thân thiện môi trường: tiêu thụ điện ít hơn 50% so với các thiết bị cùng loại, tuân thủ chuẩn RoHS (về việc sử dụng các chất độc hại).
- Chống sét đến 10.000V (normal mode) và 15.000VDC (common mode).
- Mở rộng dễ dàng với một ngõ vào trên bộ thu để đấu nối với các cảm biến thông thường khác.
Đặc tính kỹ thuật
| Nguyên tắc phát hiện | Ngắt đồng thời 4 tia |
| Hệ thống hồng ngoại | 4 tia đồng bộ dạng xung, điều chế (mã hóa) kép |
| Khoảng cách bảo vệ | 50 m |
| Khoảng cách phát lớn nhất | 500 m |
| Thời gian đáp ứng | 50ms đến 700ms, thay đổi được |
| Nguồn cấp | 10 ~30 VDC (phân biệt cực) |
| Dòng tiêu thụ | BUS-50XF: ≤ 34mA (khoảng cách bảo vệ); tối đa 60mA |
| Xuất tín hiệu báo động | Time division multiple transmission (Porality) |
| Tín hiệu truyền | Tín hiệu báo động, môi trường, tamper và yếu nguồn điện |
| Ngõ vào báo động | 1 x NO/NC (tùy chọn) |
| Ngõ vào tamper | 1 x N/C |
| Đèn LED (đỏ) báo động | LED sáng (bộ thu). Sáng khi ngắt tia, khi có tín hiệu, nguồn yếu |
| Đèn LED (đỏ) báo độ nhạy | LED sáng (bộ thu). Sáng khi tia hồng ngoại thu được yếu |
| Đèn LED (đỏ) nhớ vị trí b/động | LED (bộ thu) nhấp nháy: tự động tái lập LED (bộ thu) sáng: tái lập thủ công (chi khi kết nối với trung tâm/bộ giao diện) |
| Điều chỉnh hướng tia | phương ngang: ±90°, phương đứng: ±20° |
| Căn chỉnh tia | theo dõi mức tín hiệu bằng âm thanh, vôn kế. Căn chỉnh không dây (lựa chọn thêm) |
| Nắp che | ngăn đọng sương, chống chim đậu |
| Chuyển đổi 2 tia trên và dưới | Có |
| Chức năng khác | tự động khuếch đại (Programmed AGC), khóa ngưỡng (Auto-gain lock) bộ nhớ chỉ thị báo động (Alarm memory indication), thay đổi cường độ tia phát điều chỉnh thời gian đáp ứng, lựa chọn tần số hoạt động của beams |
| Độ kín | IP65 |
| Vị trí lắp đặt | ngoài trời/ trong nhà. Trên tường hoặc cột |
| Nhiệt độ vận hành | -25°C đến +60°C |
| Khối lượng | Bộ phát: 1.500g; bộ thu: 1.550g |
| Vật liệu | PC resin (Wine red) |
- Xuất xứ: Nhật Bản.
- Bảo hành: 18 tháng.
