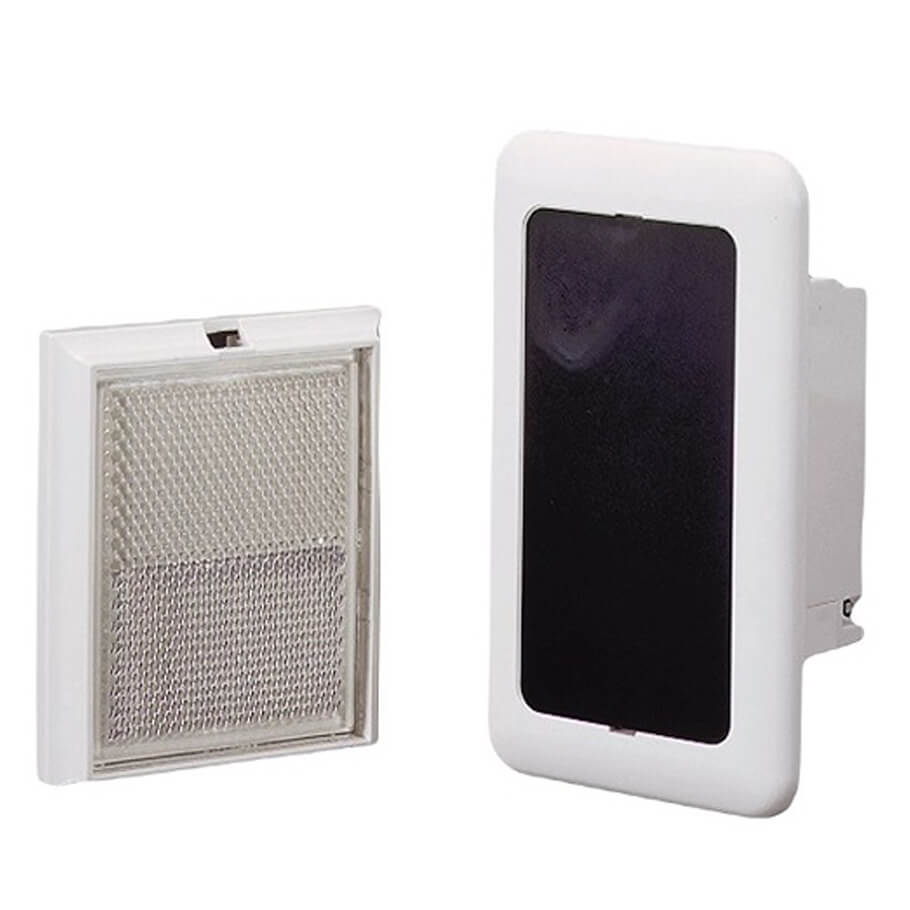

Photoelectric Beam Sensor TAKEX PR-5BU
TAKEX PR-5BU là cảm biến hồng ngoại phản xạ chuyên dùng trong hệ thống an ninh và kiểm soát ra vào. Thiết bị hoạt động dựa trên nguyên lý phát và nhận tia hồng ngoại gần, giúp phát hiện vật cản chính xác trong phạm vi ngắn. Với thiết kế nhỏ gọn, dễ lắp đặt trong nhà, PR-5BU phù hợp cho hành lang, cửa ra vào, khu vực giới hạn hoặc vị trí cần giám sát cự ly gần. Sản phẩm có độ ổn định cao, phản hồi nhanh và tích hợp ngõ ra chống phá hoại, tăng cường an toàn cho hệ thống.
Tính năng nổi bật
- Phát hiện bằng tia hồng ngoại phản xạ: Thiết bị sử dụng phương pháp chắn tia hồng ngoại gần (loại phản xạ), khi có vật cản che tia trong khoảng thời gian xác định sẽ kích hoạt báo động.
- Khoảng cách giám sát linh hoạt: Phạm vi phát hiện từ 0,6m đến 5m, phù hợp cho các không gian trong nhà cần kiểm soát tầm gần.
- Phản hồi nhanh và chính xác: Thời gian che chắn ánh sáng từ 0,05–0,1 giây hoặc lâu hơn là đủ để kích hoạt tín hiệu cảnh báo.
- Điều chỉnh góc linh hoạt: Trục quang học có thể điều chỉnh ngang ±15°, giúp căn chỉnh chính xác theo vị trí lắp đặt thực tế.
- Ngõ ra báo động bán dẫn: Hỗ trợ tiếp điểm không áp (A/B), xuất tín hiệu trong suốt thời gian phát hiện, đảm bảo tương thích tốt với nhiều trung tâm báo động.
- Tích hợp chống phá hoại: Khi tháo nắp thiết bị, tiếp điểm chống tamper sẽ kích hoạt, giúp tăng cường bảo mật hệ thống.
- Đèn LED hiển thị trạng thái: Đèn LED đỏ sáng khi có báo động, giúp dễ dàng kiểm tra hoạt động thiết bị.
Thông số kỹ thuật
| Phương pháp phát hiện | Phương pháp chắn tia hồng ngoại gần (loại phản xạ) |
| Khoảng cách cảnh báo | 0.6–5m |
| Thời gian phản hồi phát hiện | Thời gian che chắn ánh sáng: 0.05–0.1 giây trở lên |
| Điện áp nguồn | 10–30 VDC (không phân cực) |
| Dòng tiêu thụ | DC30V: - Chế độ tiếp điểm B: Tối đa 45mA - Chế độ tiếp điểm A: Tối đa 50mA |
| Ngõ ra báo động | - Phương thức tiếp điểm: Tiếp điểm bán dẫn không áp (loại chuyển đổi A/B) - Hoạt động tiếp điểm: Xuất tín hiệu trong thời gian phát hiện (khoảng 2 giây nếu dưới 2 giây) - Công suất tiếp điểm: AC/DC 24V, 0.25A (tải trở kháng) |
| Ngõ ra chống phá hoại | - Phương thức tiếp điểm: Tiếp điểm không áp (B contact) - Hoạt động tiếp điểm: Mở khi tháo nắp - Công suất tiếp điểm: DC30V, 0.1A (tải trở kháng) |
| Đèn cảnh báo | Đèn LED đỏ: Bật sáng khi xuất báo động |
| Phạm vi điều chỉnh trục quang học | Ngang: ±15° |
| Nhiệt độ môi trường | -20°C đến +50°C (không ngưng tụ) |
| Vị trí lắp đặt | Trong nhà: Gắn tường hoặc cột |
| Kết nối dây | Loại đầu nối |
- Xuất xứ: Nhật Bản.
