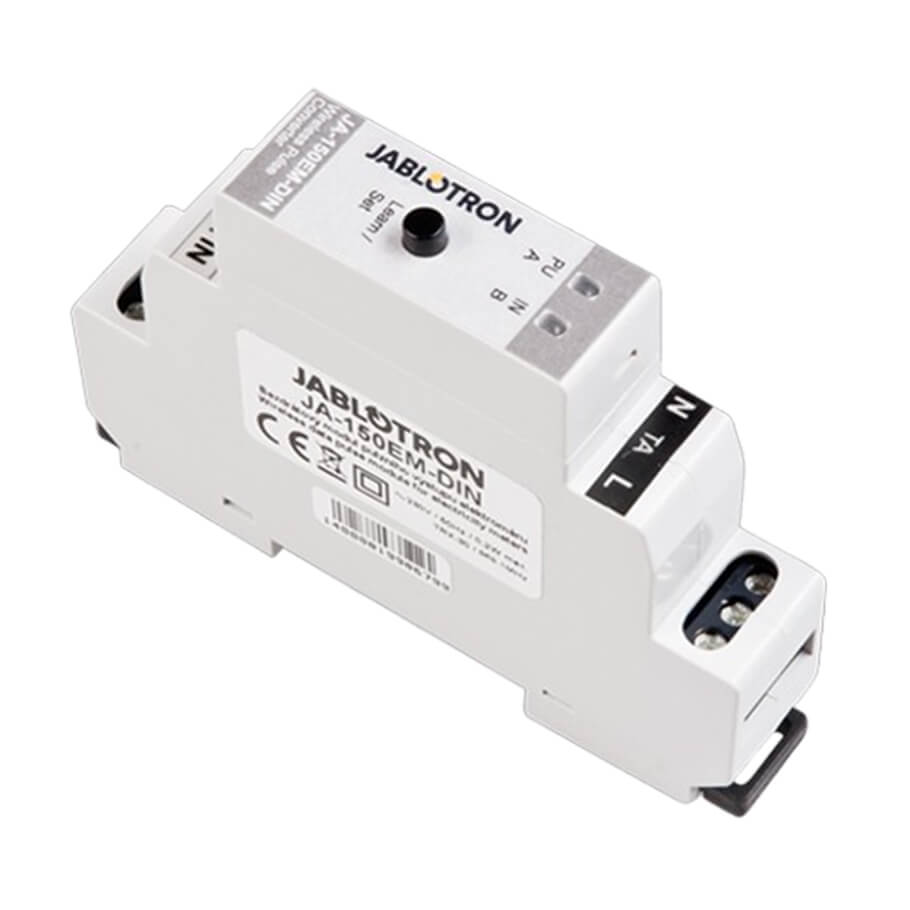

Module đo điện không dây JABLOTRON JA-150EM-DIN
- Module đo điện không dây JA-150EM-DIN là module để lắp đồng hồ điện trên thanh DIN được thiết kế để hiển thị chỉ số điện, có hiển thị cho khách hàng trên ứng dụng MyJablotron Web Self-Service (dịch vụ qua web).
- Module này có một bộ phát được thiết kế để truyền thông tin qua sóng không dây từ đồng hồ điện đến cổng MyJablotron thông qua bộ trung tâm báo động.
- Bộ chuyển xung được cấp điện trực tiếp nguồn điện chính và có các mạch điện riêng biệt được mạ với công suất 4kV.
- Bộ chuyển này được thiết kế để kết nối với ngõ ra chuẩncủa đồng hồ điện SO.
- Thiết bị này có thể phân biệt 2 cấp độ (có thể được kết nối với đường dây kiểm soát cấp độ của hệ thống quản lý tải điện).
- Thiết bị còn có một đầu vào độc lập có thể được dùng để theo dõi khi nắp của tủ điều khiển bị mở ra.
- Nguồn điện: 203V/50Hz, thiết bị bảo vệ phân loại II.
- Mức tiêu hao điện cục bộ: Khoảng 0.1W.
- Tần số: 868 MHz.
- Biên độ truyền tín hiệu: Khoảng 300 mét (đường ngắm).
- Đầu vào IN: điện áp thấp, được mạ, cách điện với nguồn điện chính (điện áp lúc vận hành: 5V).
- Mức tăng vọt điện áp tối đa bên ngoài: 30V điện một chiều.
- Chiều dài tối đa của dây nối: 3 mét.
- Đầu vào PU: Điện áp thấp, được mạ, cách điện với nguồn điện chính (điện áp lúc vận hành: 5V).
- Tương thích với đầu ra của các đồng hồ điện SO loại B theo tiêu chuẩn EN 62053-31.
- Đầu TA: đầu vào để kết nối dây dẫn kiểm soát tải điện, tối đa 230V điện xoay chiều.
- Kích thước: 68 x 96 x 18 mm, module 1 DIN.
- Môi trường vận hành: Ngoài trời, được bảo vệ.
- Nhiệt độ hoạt động: -20°C đến 60°C.
- Mức độ chống xâm nhập: Bộ trung tâmphía trước theo tiêu chuẩn IP 40 - EN 60529.
- Tuân thủ các tiêu chuẩn: ETSI EN 300 220-1, EN 50130-4, EN 55022 và EN 60950-1.
Đặc tính kỹ thuật
| Power supply | 230V/50 Hz, device of protection class II. |
| Internal power consumption | Approx. 0.1 W |
| Operating frequency | 868.1 MHz |
| Communication range | Approx. 300 m (line of sight) |
| IN input | Low-voltage, galvanically separated from the mains, |
| Operating voltage 5 V | |
| Max. external voltage surge 30V DC | |
| Max. connection conductor length 3 m. | |
| PU input | Low-voltage, galvanically separated from the mains |
| Operating voltage 5 V | |
| Max. external voltage surge 30V DC | |
| Max. connection conductor length 3 m. | |
| It is compatible with the impulse output of SO electric meters of class B in accordance with EN 62053-31 | |
| TA input | Input for the connection of load management control conductor, max. 230 V AC |
| Dimensions | 68 x 96 x 18 mm, 1 DIN module |
| Working environment | Outdoor, protected, -20 to +60 °C |
| Ingress protection class | Front panel IP40 to EN 60529 |
| The product complies with | ETSI EN 300220-1, EN 50130-4, EN 55022 and EN 60950-1 |
-Bảo hành: 12 tháng.
