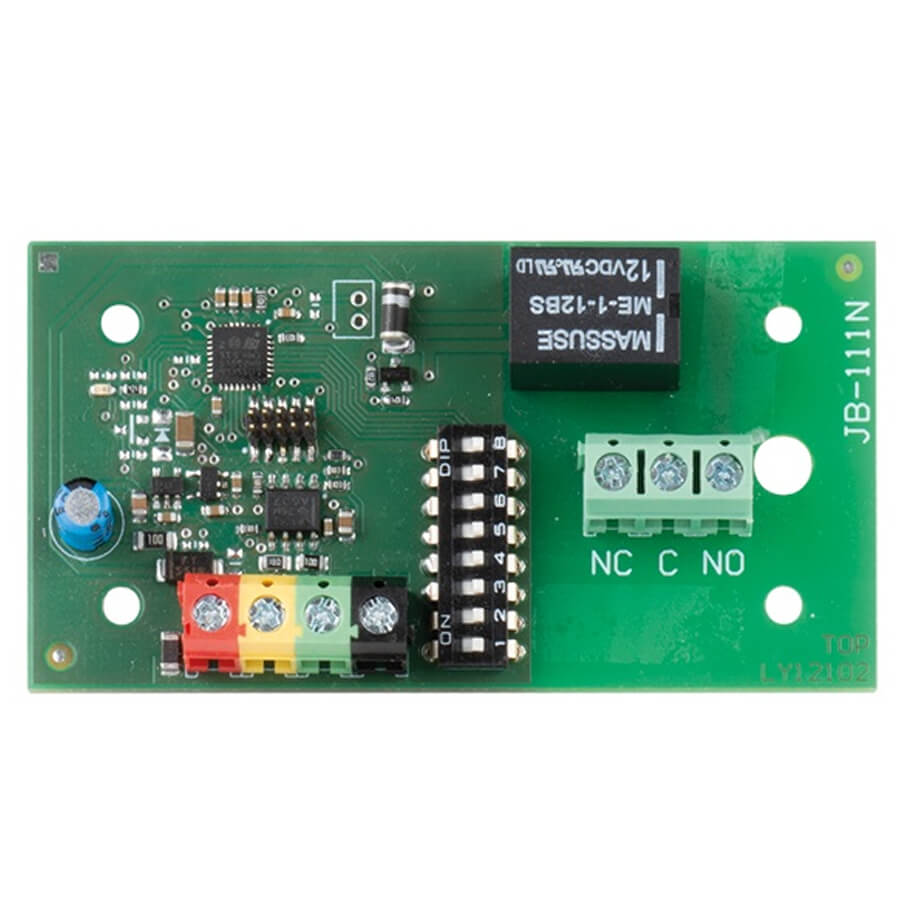

Module đầu ra tín hiệu PG Bus JABLOTRON JB-111N
JABLOTRON JB-111N là mô-đun rơ-le BUS thuộc hệ thống an ninh JABLOTRON 100+. Thiết bị cung cấp tiếp điểm chuyển đổi để điều khiển các thiết bị điện trong hệ thống. Nhờ kết nối trực tiếp với BUS của bảng điều khiển, mô-đun giúp mở rộng khả năng điều khiển tự động và tích hợp nhiều ứng dụng. Sản phẩm phù hợp để điều khiển khóa cửa điện, kích hoạt tín hiệu hiển thị hoặc ngắt kết nối thiết bị. Thiết kế nhỏ gọn giúp lắp đặt linh hoạt trong các hộp kỹ thuật của hệ thống.
Tính năng nổi bật
Mô-đun rơ-le BUS cho hệ thống JABLOTRON 100+
- Cung cấp tiếp điểm chuyển đổi để điều khiển các thiết bị điện bên ngoài trực tiếp từ bảng điều khiển trung tâm.
Điều khiển thiết bị ngoại vi linh hoạt
- Có thể dùng để điều khiển khóa cửa điện, ngắt kết nối thiết bị, kích hoạt đèn báo hoặc các ứng dụng điều khiển tín hiệu khác.
Kết nối trực tiếp qua BUS của hệ thống
- Lấy nguồn trực tiếp từ BUS của bảng điều khiển giúp đơn giản hóa việc lắp đặt và giảm nhu cầu cấp nguồn riêng.
Tiêu thụ điện năng thấp
- Dòng tiêu thụ chỉ từ 5 mA khi rơ-le tắt và 25 mA khi rơ-le hoạt động, phù hợp cho hệ thống vận hành ổn định lâu dài.
Thiết kế nhỏ gọn, dễ lắp đặt
- Kích thước nhỏ giúp dễ dàng tích hợp vào các hộp lắp đặt chuyên dụng trong hệ thống báo động.
Đáp ứng tiêu chuẩn an ninh châu Âu
- Khi lắp đặt đúng cấu hình, thiết bị đạt chuẩn Security Grade 2 theo EN 50131 cho hệ thống báo động chuyên nghiệp.
Thông số kỹ thuật
| Power | From control panel BUS 12 V DC (9 … 15 V) |
| Current consumption (relay off/on) | 5 mA/25 mA |
| Current consumption for cable selection | 25 mA |
| Relay contact rating | - Maximum switched voltage: 50 V AC/24 V DC - Maximum switched current: 2 A - Minimum switched current: 10 mA |
| Dimensions | 78 x 40 x 15 mm |
| Weight | 23 g |
| Classification | Security grade 2/Environmental class II (according to EN 50131-1) Only when installed into the JA-194PL or JA-195PL mounting box together with the JA-111H TRB module! |
| Operational environment | indoor general |
| Operational temperature range | -10 °C to +40 °C |
| Average operational humidity | 75 % RH, non-condensing |
| Certification body | Trezor Test s.r.o. (no. 3025) |
| Complies with | EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50130-4 ed. 2+A1, EN 55032, EN 50581 |
