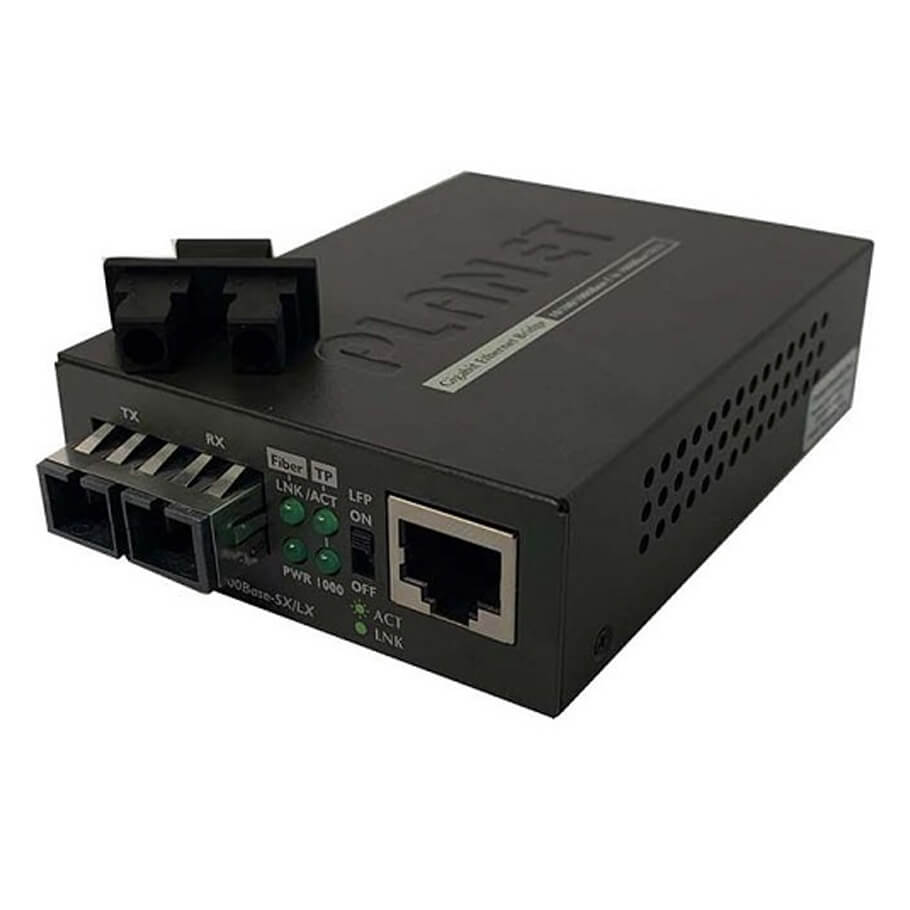

Chuyển đổi Quang-Điện PLANET GT-802S
10/100/1000Base-T to 1000Base-LX Gigabit Media Converter (SC, Single-Mode).
- Nhằm tạo sự linh hoạt cho mọi môi trường truyền 10/100/1000Mbps Ethernet trên cổng RJ-45 và cáp quang Gigabit ổn định hiệu suất cao, PLANET giới thiệu dòng chuyển đổi môi trường truyền Media Converter GT-802S chuyển đổi giữa môi trường 10/100/1000Bast-T và 1000Base-LX. Khi đó cần có đầu nối SC với chế độ đơn mode. Tín hiệu Ethernet cho phép 3 kiểu của phân mạng kết nối dễ dàng, hiệu quả và chi phí thấp.
- Để tập trung hóa quá trình cài đặt hệ thống mạng cáp quang, GT-802S với thiết kế nhỏ gọn có thể được sử dụng riêng lẻ hoặc được lắp vào khung chuyển đổi media chassis như: PLANET MC-700 / MC-1000R / MC-1500, khung chuyển đổi 7 / 10 / 15 khe. Những khung chuyển đổi này giúp tăng thêm hiệu quả cho GT-802S trong việc duy trì hệ thống mạng cáp quang tại một vị trí.
- Vì thiết bị chuyển đổi Gigabit tương thích đầy đủ với các chuẩn IEEE 802.3 10Bast-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T và IEEE 802.3z 1000Base-LX, quá trình cài đặt thiết bị chuyển đổi môi trường Gigabit khá nhanh chóng và dễ dàng với tính năng cắm vào là chạy UPnP. GT-802S cũng hỗ trợ điều khiển luồng và back pressure trong chế độ half-duplex để loại trừ khả năng mất gói tin.
Mô hình ứng dụng
Hệ thống mạng cáp quang cho các nhà cung cấp dịch vụ, doanh nghiệp và hộ gia đình
- Với hiệu suất truyền dữ liệu cao và khả năng cài đặt dễ dàng, chuyển đổi quang điện PLANET GT-802S có thể xây dựng giải pháp mạng FTTH (Cáp quang cho hộ gia đình) hoặc FTTC cho các nhà cung cấp dịch vụ và FTTB (Cáp quang cho tòa nhà), đồng thời sử dụng cho môi trường mạng văn phòng của các doanh nghiệp.
Đặc tính kỹ thuật
- Tương thích với các chuẩn IEEE 802.3 10 Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-LX.
- Cổng TP hỗ trợ tính năng tự động nhận kiểu tốc độ tối ưu 10/100/1000Base-T và tính năng tự động chuyển kiểu cáp auto-MDI / MDI-X.
- 1000Base-LX: 9 / 125um cáp quang đơn mode cung cấp khoảng cách truyền xa tới 10km.
- 1000Base-T: cáp UTP xoắn đôi cat. 5 / 5e / 6, hỗ trợ khoảng cách tới 100m.
- IEEE 802.3x cơ chế điều khiển luồng trong chế độ Full duplex và cơ chế Back-Pressure trong chế độ Half-Duplex loại trừ tình trạng mất gói tin.
- Hỗ trợ tính năng tự động chuyển mode MDI / MDI-X.
- Cơ chế chuyển mạch gói Store and Forward.
- Cấu trúc chuyển mạch gói Non-blocking và lưu lượng truyền qua với tốc độ dây.
- Chuyển đổi môi trường giữa 10/100/1000Base-T và 1000Base-LX.
- Môi trường cáp quang cho phép: Cáp quang đa mode cho phép sử dụng đầu nối SC.
- Kích thước nhỏ gọn giúp làm việc cùng với gia đình khung chuyển đổi của PLANET (MC-700 / MC-1000R / MC-1500).
- Thiết kế với khả năng treo tường.
- Đèn LED chỉ thị giúp chuẩn đoán hệ thống mạng dễ dàng.
- Kích thước nhỏ gọn, dễ dàng cài đặt.
- Chọn lựa đầu nối cáp quang: SC, cáp quang đơn mode.
Thông số kỹ thuật
| Standards | IEEE 802.3, 10Base-T, IEEE 802.3u, 100Base-TX, IEEE 802.3ab, 1000Base-T, IEEE 802.3z, 1000Base-LX |
| Ports | 1 x 10/100/1000Base-T port, 1 x 1000Base-LX port |
| Copper Interface | RJ-45 port (Auto-MDI / MDI-X) Twisted Pair |
| Optic Interface | SC |
| Optic Wavelength | 1310nm |
| Speed | Twisted-pair: 10/20Mbps for Half / Full-Duplex, 100/200Mbps for Half / Full Duplex, 2000Mbps for Full-Duplex; Fiber-optic: 2000Mbps for Full-Duplex |
| Cable | Twisted-pair: 10Base-T: 2-pair UTP Cat. 3,4,5, up to 100 m/ 100Base-TX: 2-pair UTP Cat. 5, up to 100 m/1000Base-T: 4-pair STP Cat 5 up to 100m; Fiber-optic Cable: 9 / 125µm single-mode cable |
| LED Indicator | PWR, TP LINK / ACT, 1000, Fiber LINK / ACT |
| Power Consumption | 5.6 Watts / 19 BTU (maximum) |
| Power Input | DC 5V / 2A |
| Dimensions (W x D x H) | 26 x 70 x 97 mm |
| Operator Environment | Operating temperature: 0 to 50 degree C; Humidity: 5~90% non-condensing |
| Storage Environment | Storage temperature: -40 to 70 degree C; Humidity: 5~90% non-condensing |
| Emissions | FCC Class A, CE Class A |
- Sản xuất tại Taiwan.
- Bảo hành: 12 tháng.
