Cáp trung thế treo 24kV CADIVI CX1V-35-12/20(24)kV
- Part Number: 56005471.
- Cáp trung thế treo 12/20(24)kV hoặc 12.7/22(24)kV, ruột đồng, bán dẫn ruột dẫn, cách điện XLPE, vỏ PVC.
- Cáp trung thế treo dùng để truyền tải, phân phối điện, cấp điện áp 12/20 (24)kV hoặc 12.7/22 (24)kV, tần số 50Hz, lắp đặt trên cột.
- Nhiệt độ làm việc dài hạn cho phép đối với cáp là 90°C.
- Nhiệt độ cực đại cho phép khi ngắn mạch là 250°C với thời gian không quá 5 giây.
- Tiêu chuẩn áp dụng: TCVN 5935-1.

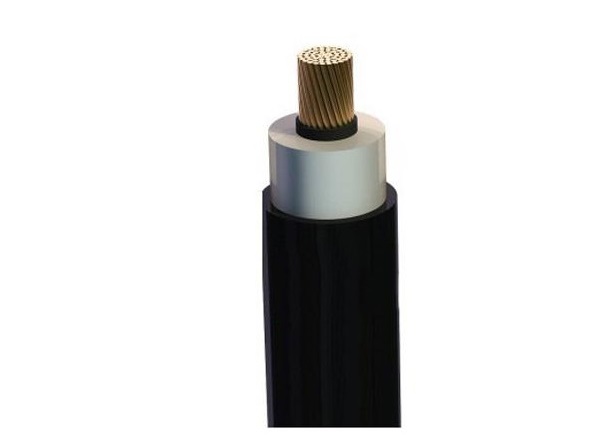

Cấu tạo cáp
- Ruột dẫn: Ruột dẫn xoắn đồng tâm không cán ép chặt được xoắn từ các sợi đồng cứng.
- Màn chắn ruột: Là một lớp bọc bắng vật liệu bán dẫn.
- Lớp cách điện: Bằng XLPE.
- Vỏ bọc bên ngoài: Bằng PVC.
Đặc tính kỹ thuật
| Model | CX1V-35-12/20(24)kV |
| Tiết diện | 35 mm² |
| Cấu tạo ruột dẫn | 7/2.52 N°/mm |
| Điện trở DC lớn nhất ở 20°C | 0.524 Ω/km |
| Lực kéo đứt nhỏ nhất | 13141 N |
| Chiều dày cách điện | 5.5 mm |
| Chiều dày vỏ | 1.6 mm |
| Đường kính tổng | 23.06 mm |
| Khối lượng cáp | 732 kg/km |
| Chiều dài cáp | 1.0 km |
