Cáp điện lực hạ thế 4 lõi 0.6/1kV CADIVI CXV-4x70
- Part Number: 56002247

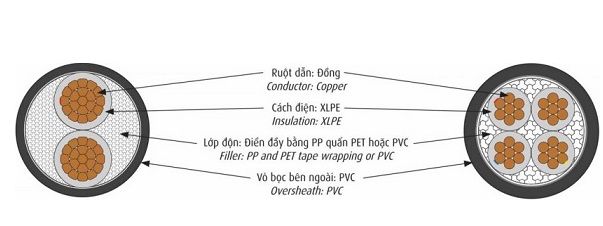

- Cáp điện lực hạ thế 4 lõi 0.6/1kV, ruột đồng, cách điện XLPE, vỏ PVC.
- Cáp CXV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.
- Tiêu chuẩn áp dụng: TCVN 5935-1.
- Nhận biết lõi:
+ Màu đỏ - vàng - xanh dương - không băng màu (trung tính) - xanh lục (TER).
+ Hoặc theo yêu cầu khách hàng.
Đặc tính kỹ thuật
- Cấp điện áp U0/U: 0.6/1 kV.
- Điện áp thử: 3.5 kV (5 phút).
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90°C.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250°C.
| Model | CXV-4x70 |
| Chiều dày cách điện danh nghĩa | 1.1 mm |
| Chiều dày vỏ danh nghĩa | 2.0 mm |
| Đường kính tổng gần đúng | 32.6 mm |
| Khối lượng cáp gần đúng | 2899 kg/km |
| Ruột dẫn | |
| Tiết diện danh nghĩa | 4x70 mm² |
| Kết cấu | 19/CC (Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor) |
| Đường kính ruột dẫn gần đúng | 9.7 mm |
| Điện trở DC tối đa ở 20°C | 0.268 Ω/km |
