Cáp trung thế 3 lõi có màn chắn kim loại 24kV CADIVI CXV/SE-3x300-12/20(24)kV
Part Number: 56005182.
- Cáp trung thế có màn chắn kim loại - 12/20(24)kV hoặc 12.7/22(24)kV, 3 lõi, ruột đồng, bán dẫn ruột dẫn, cách điện XLPE, bán dẫn cách điện, màn chắn kim loại cho từng lõi, vỏ PVC.
- Cáp trung thế có màn chắn kim loại dùng để truyền tải, phân phối điện, tần số 50Hz, lắp đặt trên không, đi trong thang cáp, máng, chôn trực tiếp trong đất hoặc trong ống.
- Nhiệt độ làm việc dài hạn cho phép đối với cáp là 90°C.
- Nhiệt độ cực đại cho phép khi ngắn mạch là 250°C, với thời gian không qua 5 giây.
- Cấp điện áp: 12/20(24)kV hoặc 12.7/22(24)kV.
- Tiêu chuẩn áp dụng: TCVN 5935-1/IEC 60502-2.

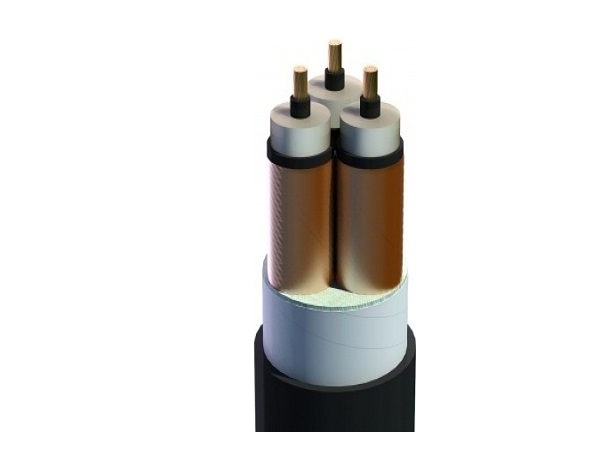

Cấu tạo cáp
- Ruột dẫn: Sợi đồng mềm, xoắn đồng tâm và ép chặt.
- Màn chắn ruột (lớp bán dẫn trong): Là một lớp bọc bằng vật liệu bán dẫn.
- Lớp cách điện: Bằng XLPE.
- Lớp bán dẫn ngoài: Là một lớp bọc bằng vật liệu bán dẫn.
- Màn chắn kim loại: Gồm một lớp băng đồng được quấn trực tiếp lên từng lõi cáp.
- Lớp độn lót: Sợi PP.
- Băng quấn: Quấn quanh cụm lõi.
- Vỏ: Bằng PVC.
