Cáp điện lực hạ thế 3 lõi 300/500V CADIVI CVV-3x4
- Part Number: 56000637.
- Cáp CVV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 300/500V, lắp đặt cố định.
- Tiêu chuẩn áp dụng: TCVN 6610-4.

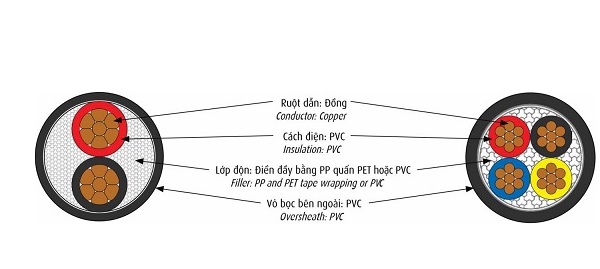

- Nhận biết lõi:
+ Bằng màu cách điện: Màu đỏ - vàng - xanh dương - đen.
+ Hoặc theo yêu cầu khách hàng.
Đặc tính kỹ thuật
- Cấp điện áp U0/U: 300/500V.
- Điện áp thử: 2kV (5 phút).
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70°C.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160°C.
| Chiều dày cách điện danh định | 0.8 mm |
| Chiều dày vỏ danh định | 1.2 mm |
| Đường kính tổng gần đúng | 11.5 mm |
| Khối lượng cáp gần đúng | 246 kg/km |
| Ruột dẫn | |
| Tiết diện danh định | 4 mm² |
| Kết cấu | 1/2.24 N°/mm |
| Đường kính ruột dẫn gần đúng | 2.24 mm |
| Điện trở DC tối đa ở 20°C | 4.61 Ω/km |
