Cáp điện lực hạ thế có giáp bảo vệ 4 lõi 0.6/1kV CADIVI AXV/DSTA-4x70 (56006169)
- Part Number: 56006169.

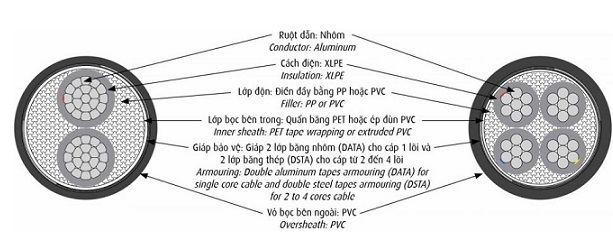

- Cáp điện lực hạ thế có giáp bảo vệ 0.6/1kV, 4 lõi, ruột đồng, cách điện PVC, giáp băng thép bảo vệ, vỏ PVC.
- Cáp AXV/DSTA-4x70 dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0.6/1 kV, lắp đặt cố định.
- Tiêu chuẩn áp dụng: TCVN 5935-1.
Đặc tính kỹ thuật
- Cấp điện áp U0/U: 0.6/1 kV.
- Điện áp thử: 3.5 kV (5 phút).
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90°C.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250°C.
| Model | AXV/DSTA-4x70 |
| Ruột dẫn | Tiết diện danh nghĩa: 4x70 mm² |
| Kết cấu: CC N°/mm | |
| Đường kính ruột dẫn gần đúng: 9.7 mm | |
| Điện trở DC tối đa ở 20°C: 0.443 Ω/km | |
| Chiều dày cách điện danh nghĩa | 1.1 mm |
| Chiều dày băng nhôm danh nghĩa | 0.2 mm |
| Chiều dày vỏ danh nghĩa | 2.0 mm |
| Đường kính tổng gần đúng | 35.9 mm |
| Khối lượng cáp gần đúng | 1715 kg/km |
