Cáp điện lực hạ thế có giáp bảo vệ 2 lõi 0.6/1kV CADIVI CVV/DSTA-2x400
- Part Number: 56001322

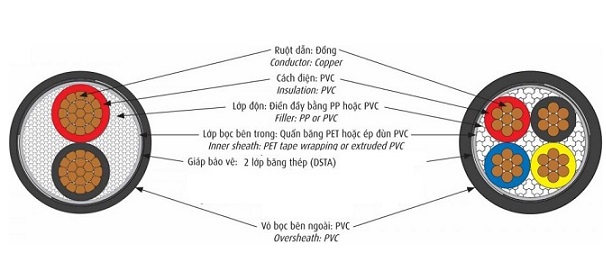

- Cáp điện lực hạ thế có giáp bảo vệ 2 lõi, ruột đồng, cách điện PVC, giáp băng thép bảo vệ, vỏ PVC.
- Cáp CVV/DSTA dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0.6/1 kV, lắp đặt cố định.
- Tiêu chuẩn áp dụng: TCVN 5935-1.
- Nhận biết lõi:
+ Bằng màu cách điện: Màu đỏ – vàng – xanh dương – đen (trung tính) - xanh lục & vàng (TER).
+ Bằng vạch màu trên cách điện màu trắng: Màu đỏ - vàng - xanh dương - không vạch (trung tính) - xanh lục (TER).
+ Hoặc theo yêu cầu khách hàng.
Đặc tính kỹ thuật
- Cấp điện áp U0/U: 0.6/1 kV.
- Điện áp thử: 3.5 kV (5 phút).
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70°C.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là: 140°C.
| Chiều dày cách điện danh nghĩa | 2.6 mm |
| Chiều dày băng thép danh nghĩa | 0.5 mm |
| Chiều dày vỏ danh nghĩa | 3.1 mm |
| Đường kính tổng gần đúng | 68.2 mm |
| Khối lượng cáp gần đúng | 10839 kg/km |
| Ruột dẫn | |
| Tiết diện danh nghĩa | 400 mm² |
| Kết cấu | CC (Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor) |
| Đường kính ruột dẫn gần đúng | 23.2 mm |
| Điện trở DC tối đa ở 20°C | 0.0470 Ω/km |
