Cáp điện lực hạ thế 3 lõi pha + 1 lõi đất 0.6/1kV CADIVI CXV-3x185+1x95
- Part Number: 56002290

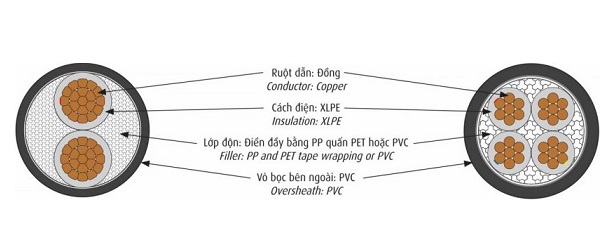

- Cáp điện lực hạ thế 3 lõi pha + 1 lõi đất, ruột đồng, cách điện XLPE, vỏ PVC.
- Cáp CXV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0.6/1 kV, lắp đặt cố định.
- Tiêu chuẩn áp dụng: TCVN 5935-1.
- Nhận biết lõi:
+ Màu đỏ - vàng - xanh dương - không băng màu (trung tính) - xanh lục (TER).
+ Hoặc theo yêu cầu khách hàng.
Đặc tính kỹ thuật
- Cấp điện áp U0/U: 0.6/1 kV.
- Điện áp thử: 3.5 kV (5 phút).
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90°C.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250°C.
| Model | CXV-3x185+1x95 |
| Tiết diện danh định | 3x185+1x95 mm² |
| Chiều dày vỏ danh định | 2.5 mm |
| Đường kính tổng gần đúng | 49.8 mm |
| Khối lượng Cáp Gần Đúng | 6834 kg/km |
| Lõi pha | |
| Tiết diện danh định | 185 mm² |
| Kết cấu | CC |
| Đường kính ruột dẫn gần đúng | 16.4 mm |
| Chiều dày cách điện danh định | 1.6 mm |
| Điện trở DC tối đa ở 20°C | 0.0991 Ω/km |
| Lõi trung tính | |
| Tiết diện danh định | 95 mm² |
| Kết cấu | CC |
| Đường kính ruột dẫn gần đúng | 11.7 mm |
| Chiều dày cách điện danh định | 1.1 mm |
| Điện trở DC tối đa ở 20°C | 0.193 Ω/km |
