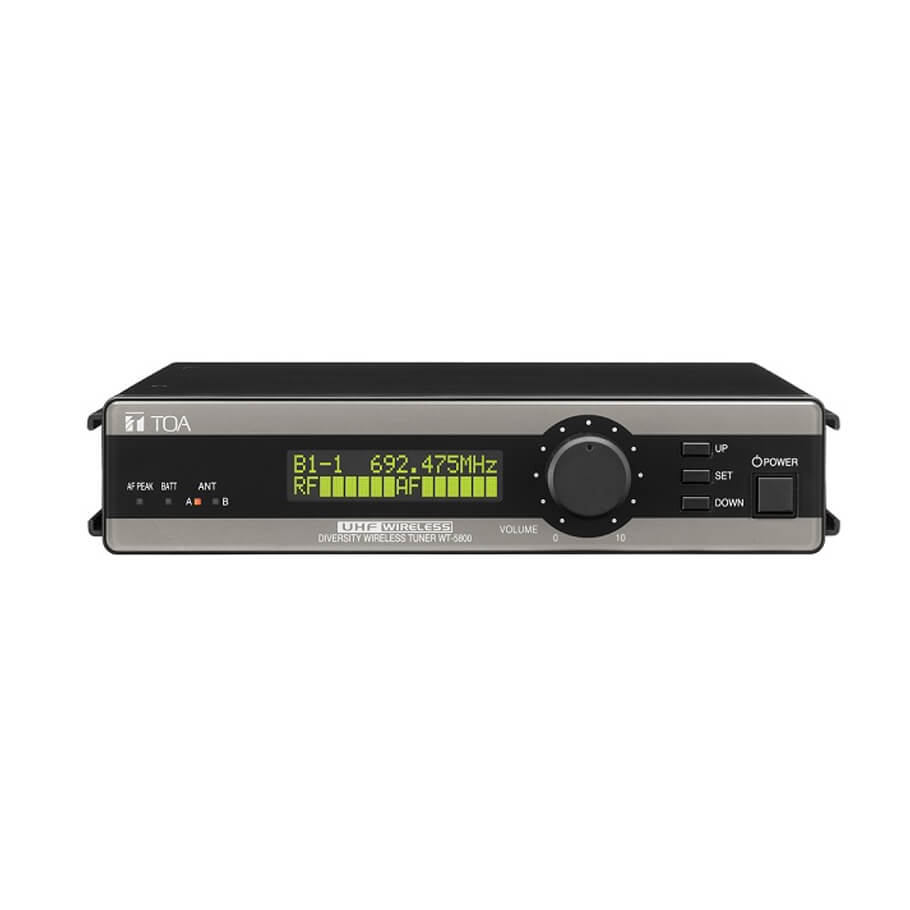

Bộ thu không dây UHF TOA WT-5800
- Bộ thu không dây hoạt động theo nguyên lý tổng hợp mạch vòng khó pha kín (PLL) và sử dụng kỹ thuật phân tập của TOA được sử dụng trong hệ thống thu phát sóng UHF không dây. Có khả năng khử nhiễu môi trường.
Thông số kỹ thuật
| Nguồn điện | Nguồn AC (sử dụng bộ đổi nguồn AC có sẵn) |
| Công suất tiêu thụ | 250 mA (12 V DC) |
| Dải tần số thu | 576 - 865 MHz (*2), UHF |
| Số kênh | Có thể lựa chọn 64 kênh |
| Hệ thống nhận | Double super-heterodyne |
| Kỹ thuật điều chế | Sóng phân tập không gian (không gian thực) |
| Ngõ ra trộn | MIC/LINE (có thể chọn): -60 dB (*1) (MIC)/-20 dB (*1) (LINE), 600 Ω giắc 6 ly (không cân bằng), 600 Ω cổng kết nối dạng XLR-3-32 (cân bằng) |
| Ngõ vào trộn | -20 dB (*1), 10 kΩ, không cân bằng, kiểu giắc 6 ly |
| Đầu vào ăng ten | 75 Ω, BNC (nguồn phantom cho ăng ten), 9 V DC, 30 mA (tối đa) |
| Ngõ ra Ăng-ten | 75 Ω, BNC (Độ khuếch đại 0 dB) |
| Độ nhạy thu | 90 dB hoặc hơn, tín hiệu trên nhiễu S/N (đầu vào 20 dBµV, độ lệch 40 kHz) |
| Độ nhạy Squelch | 16 – 40 dBµV có thể điều chỉnh |
| Hệ thống Squelch | Sử dụng cả nhiễu SQ, sóng mang SQ và âm SQ |
| Tần số âm | 32.768 kHz |
| Đèn hiển thị | Audio (6 bước), RF (6 bước), ANT A/B, Audio (báo đỉnh), báo PIN |
| Kiểm tra kênh | Có thể quét tần số sử dụng |
| Tỷ số tín hiệu trên nhiễu S/N | 110 dB hoặc hơn (A-weight, ngõ ra không cân bằng) |
| Độ méo âm | 1% hoặc nhỏ hơn (điển hình) |
| Đáp tuyến tần số | 100 Hz - 15 kHz, ±3 dB |
| Nhiệt độ hoạt động | -10 ℃ tới +50 ℃ |
| Độ ẩm | 30 % tới 85 %RH (không ngưng tụ) |
| Vật liệu | Nhựa, màu đen |
| Kích thước | 210 (R) x 44 (C) x 205.1 (S) mm |
| Khối lượng | 700 g |
- Bảo hành: 12 tháng.
