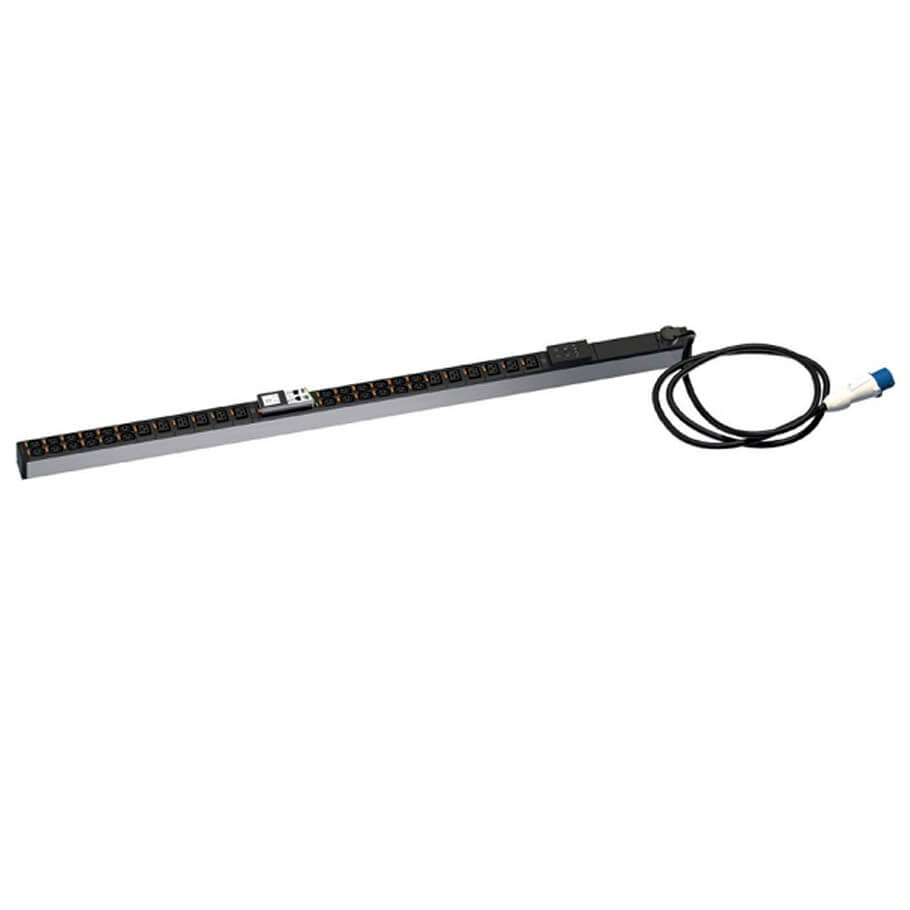

Thanh nguồn PDU 36 ổ cắm rack 19” LEGRAND 646107
LEGRAND 646107 là PDU thông minh có đo lường, phiên bản Node, được thiết kế chuyên dụng cho tủ rack trung tâm dữ liệu và phòng máy chủ. Sản phẩm chuẩn Zero-U giúp tối ưu không gian lắp đặt theo chiều dọc tủ rack. Thiết bị hỗ trợ nguồn 1 pha 32A, công suất tối đa 7.4kW, đáp ứng tốt các hệ thống IT mật độ cao. PDU tích hợp bộ điều khiển IP có thể thay thế nóng, cho phép giám sát điện năng chính xác và quản lý từ xa qua mạng LAN. Hệ thống ổ cắm mật độ cao cùng khóa dây cáp giúp kết nối thiết bị an toàn, ổn định trong suốt quá trình vận hành.
Tính năng nổi bật
- Đo lường điện năng chính xác ±1% tại đầu vào và từng nhánh mạch, bao gồm điện áp, dòng điện, công suất, năng lượng tiêu thụ và hệ số công suất.
- Bộ điều khiển Node thay thế nóng (hot-swappable), tích hợp màn hình LCD hiển thị thông số trực tiếp tại tủ rack.
- Kết nối mạng Ethernet 10/100 Base-T, hỗ trợ quản lý từ xa qua HTTP(s), SNMP v2/v3, SSH, Modbus TCP, JSON-RPC.
- Hỗ trợ mở rộng hệ thống PDU thông qua RS485 (kết nối chuỗi tối đa 31 PDU) hoặc USB (tối đa 16 Node PDU).
- Tích hợp Zigbee 2.4 GHz, cho phép kết nối tối đa 8 cảm biến không dây như nhiệt độ, độ ẩm hoặc tiếp điểm cửa.
- 36 ổ cắm mật độ cao gồm 24 C13 và 12 C19, tích hợp khóa dây cáp với lực giữ 100N, hạn chế tuột phích ngoài ý muốn.
- Aptomat từ-thủy lực (curve D) bảo vệ mạch, đảm bảo an toàn cho thiết bị IT khi quá tải hoặc ngắn mạch.
Thông số kỹ thuật
| GENERAL SPECIFICATIONS | |
| Energy Metering | Voltage (V), Current (A), Active Power (kW), Apparent Power (kVA), Energy (kWh), Power Factor |
| Metering Accuracy | ±1% |
| Metering per Input Phase | Yes |
| Metering per Branch Circuit Breaker | Yes |
| Metering per Outlet | No |
| Remote Outlet Switching | No |
| With display | Yes (Node) |
| Networking | Ethernet port. 10/100 BaseT |
| RS485 Cascading | Yes Daisy chain up to 31 BASE PDUs downstream to a NODE PDU by RS485 bus (ethernet RJ45 patchcord). Max length: 250m in total and 30m between each PDU. |
| USB Cascading | Yes Daisy chain up to 16 NODE PDUs via USB connection. Max length: 75m in total and 5m between each PDU. |
| Remote management | HTTP(s), SSH, Telnet, SNMP version v2/v3, SMTP, JSON-RPC, Modbus over TCP |
| Built-in processor | ARM Cortex A5 500MHZ (Microchip ATSAMA5D21C), 32MByte SPI Flash, 256MByte DDR3 RAM |
| Wireless connectivity | Yes, Zigbee 2.4 GHz chip embedded |
| Compatible Sensors | Wireless sensors (Green Power) - Temperature/Humidity (cat number 6 460 03) - Contact closure (cat number 6 460 04) A maximum of 8 sensors can be paired to 1 PDU |
| Replaceable controller | Yes - Hot swappable for node - Cold swappable for base |
| INPUT | |
| Input Plug | IEC 60309 32A 2P+E |
| Cord Length | 3m - 9.84 ft |
| Cord Entry | Rotating (330°), bottom front |
| Cable Type | HO7RNF 3G6 LSZH |
| Maximum Input Current | 32A |
| Nominal Input Voltage | 230V, Single-phase |
| Rated Input Voltage | 200 - 240V |
| Input Frequency | 50/60Hz |
| Power Capacity | 7.4kW at 230V |
| OUTPUT | |
| Nominal Output Voltage | 230V |
| Outlet type | 24 C13 + 12 C19 |
| Cord locking system | Yes |
| Cord Retention | 100 N |
| Circuit breakers | Yes |
| Circuit breakers type | Magnetic Hydraulic (curve D) |
| MECHANICAL FEATURES | |
| Color | Aluminium grey (casing) / black (outlet modules) |
| Casing | Zero-U, aluminium |
| IP | 20 |
| IK | 04 |
| ENVIRONMENTAL CHARACTERISTICS | |
| Storage and transport temperature | -20 to +70°C |
| Operating temperature | +5°C to +60°C |
| Operating Relative Humidity | 5% to 95% |
| Operating Elevation | 0 - 2000 m |
