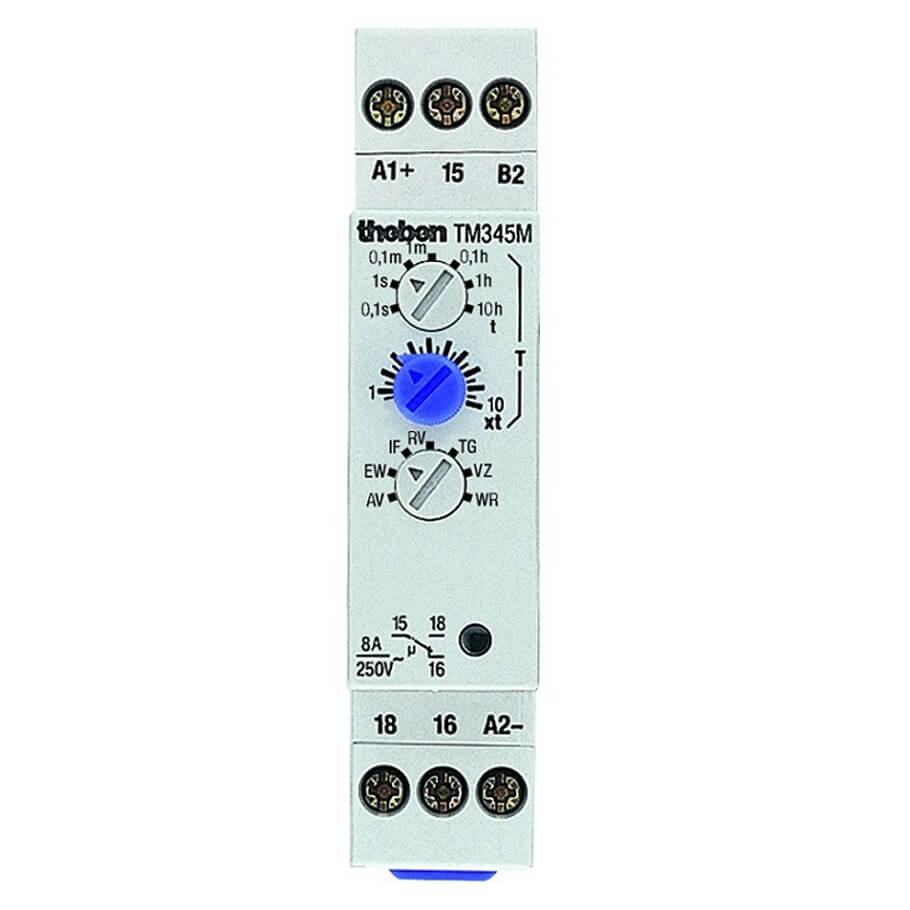

Rơ-le thời gian điện tử THEBEN TM 345 M
- Rơ-le thời gian điện tử.
- Công tắc chốt để chọn khoảng thời gian.
- Trễ đáp ứng (AV), không có tiếp điểm điều khiển.
- Công tắc lau (EW), không có tiếp điểm điều khiển.
- Trễ giải phóng (RV), có tiếp điểm điều khiển.
- Tạo xung (IF), có tiếp điểm điều khiển.
- Trễ đáp ứng và giải phóng (VZ), có tiếp điểm điều khiển.
- Đầu ra xung (WR), có tiếp điểm điều khiển.
- Flip-flop (TG).
- Có thể sử dụng linh hoạt để điều khiển các quá trình tự động trong máy móc, chiếu sáng, thông gió, sưởi ấm, tủ...
- Điều chỉnh thời gian chính xác bằng phương pháp tương tự.
- Đầu vào đa điện áp cho tất cả các điện áp cung cấp và điều khiển, không cần cầu chì hay thêm đầu nối.
- Đèn LED hiển thị trạng thái chuyển mạch.
Thông số kỹ thuật
| Điện áp hoạt động | 12 V AC/DC - 240 V AC/DC |
| Tần số | 50 - 60 Hz |
| Chiều rộng | 1 module |
| Tiêu thụ điện khi chờ | 1W |
| Loại tiếp điểm | Tiếp điểm chuyển mạch (Changeover) |
| Độ mở tiếp điểm | < 3 mm (micromet) |
| Vật liệu vỏ và cách điện | Chịu nhiệt, tự dập tắt lửa |
| Công suất chuyển mạch | 8 A tại 250 V AC, cos φ = 1 |
| Đầu ra chuyển mạch | Không có điện áp (Potential-free) |
| Dòng điện danh định | 10 mA - 20 A < 10 ms |
| Dải cài đặt thời gian | 0,1 giây - 100 giờ, 7 dải cài đặt |
| Tuổi thọ điện | 105 chu kỳ hoạt động |
| Giảm giá trị điện áp đầu vào danh định | 10.2 V |
| Độ chính xác lặp lại | ± 0.5 % khi các tham số ổn định |
| Cấp bảo vệ | IP 20 |
| Cấp bảo vệ điện áp | II |
| Nhiệt độ hoạt động | -20°C đến +60°C |
- Bảo hành: 12 tháng.
