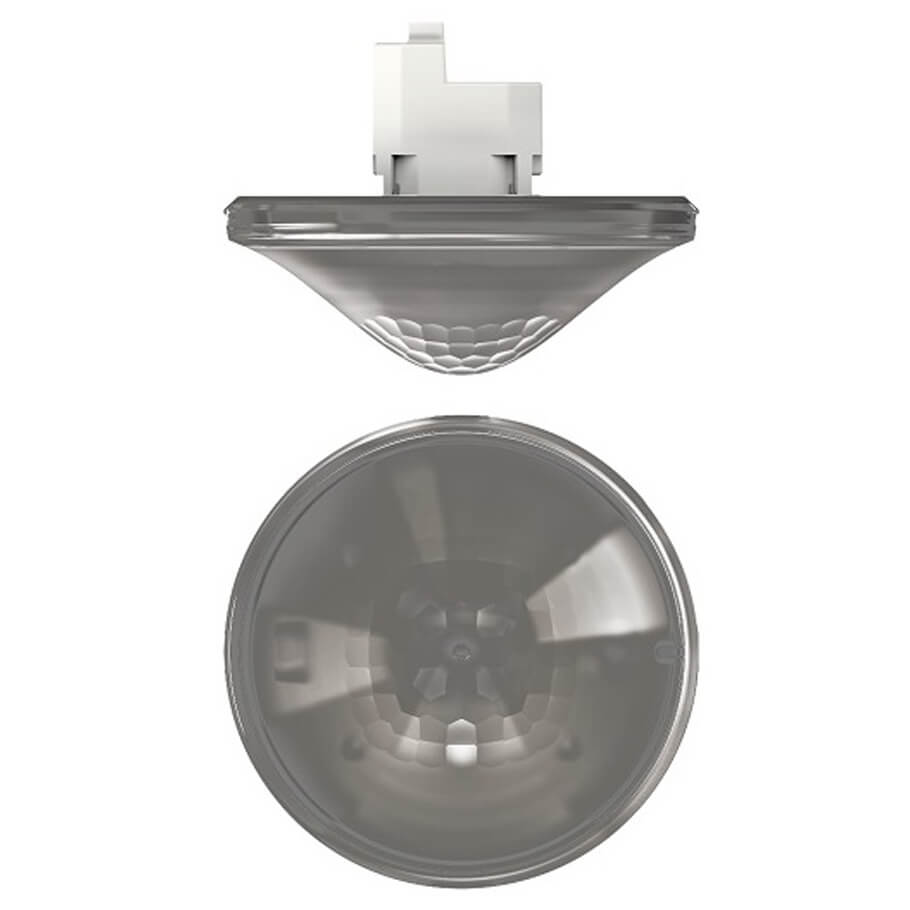

Presence Detector THEBEN thePrema P360-101 E UP BK
THEBEN thePrema P360-101 E UP BK là cảm biến hiện diện hồng ngoại thụ động (PIR) lắp trần, được thiết kế để tự động điều khiển chiếu sáng và hệ thống HVAC trong các không gian nội thất. Thiết bị có vùng phát hiện 360° với diện tích lên đến 100 m², giúp bao phủ khu vực rộng và tối ưu việc bố trí lắp đặt. Nhờ khả năng đo ánh sáng hỗn hợp và nhiều chế độ vận hành linh hoạt, cảm biến đảm bảo ánh sáng luôn phù hợp với điều kiện môi trường và sự hiện diện của con người. Sản phẩm phù hợp cho văn phòng, phòng họp, lớp học, hành lang hoặc các khu vực thương mại cần giải pháp tiết kiệm năng lượng hiệu quả.
Tính năng nổi bật
- Cảm biến hiện diện PIR 360°, vùng phát hiện hình vuông diện tích đến 100 m² giúp bao phủ không gian rộng và hỗ trợ thiết kế hệ thống chiếu sáng chính xác.
- Điều khiển tự động chiếu sáng và HVAC, thiết bị tự động bật/tắt đèn hoặc hệ thống thông gió, điều hòa dựa trên sự hiện diện và mức độ ánh sáng thực tế.
- Đo ánh sáng hỗn hợp thông minh, tương thích với nhiều loại nguồn sáng như đèn LED, đèn huỳnh quang, halogen, đèn sợi đốt và đèn tiết kiệm năng lượng.
- Hai chế độ đo ánh sáng linh hoạt, có thể lựa chọn đo điểm (spot) để kiểm soát khu vực chính xác hoặc đo rộng (wide) để đánh giá ánh sáng toàn bộ không gian.
- Hai kênh điều khiển độc lập, kênh A điều khiển chiếu sáng bằng rơ-le 230 V và kênh H cung cấp tín hiệu hiện diện cho hệ thống HVAC hoặc tự động hóa tòa nhà.
- Chế độ vận hành linh hoạt, cho phép lựa chọn chế độ tự động hoàn toàn hoặc bán tự động tùy theo yêu cầu sử dụng.
- Cài đặt ngưỡng độ sáng linh hoạt, hỗ trợ chức năng Teach-in giúp thiết bị tự học và ghi nhớ mức ánh sáng phù hợp với môi trường lắp đặt.
- Thời gian trễ tắt tự học, cảm biến tự động điều chỉnh thời gian tắt đèn dựa trên thói quen sử dụng thực tế để tối ưu hóa hiệu quả năng lượng.
- Giảm thời gian trễ khi phát hiện hiện diện ngắn, giúp hệ thống phản hồi nhanh và giảm lãng phí điện năng khi phòng chỉ có người trong thời gian ngắn.
- Kết nối linh hoạt với công tắc ngoài hoặc cảm biến bổ sung, thiết bị có khả năng tự động nhận diện và hoạt động cùng các công tắc điều khiển thủ công.
- Chế độ xung (Pulse) cho phép sử dụng cảm biến trong các hệ thống chiếu sáng cầu thang hoặc mạch điều khiển dạng xung.
- Điều chỉnh thời gian trễ bật và tắt, cho phép thiết lập linh hoạt theo từng kịch bản chiếu sáng khác nhau trong tòa nhà.
- Chức năng giám sát phòng, hỗ trợ phát hiện chuyển động có chọn lọc giúp tăng độ chính xác và hạn chế kích hoạt ngoài ý muốn.
- Hoạt động ngay sau khi lắp đặt, thiết bị được cấu hình sẵn từ nhà máy với các thông số tối ưu cho hầu hết các ứng dụng.
- Chế độ tiết kiệm năng lượng eco plus, giúp cấu hình vận hành tiết kiệm điện dễ dàng và hiệu quả hơn.
- Chế độ kiểm tra vùng phát hiện, hỗ trợ kỹ thuật viên xác định phạm vi hoạt động và kiểm tra chức năng thiết bị trong quá trình lắp đặt.
- Mở rộng hệ thống linh hoạt, có thể kết nối tối đa 10 cảm biến trong cấu hình Master/Slave hoặc Master/Master để tăng vùng phát hiện.
- Điều khiển rơ-le linh hoạt, cho phép cấu hình nhiều chế độ hoạt động khác nhau phù hợp với hệ thống chiếu sáng hoặc tự động hóa tòa nhà.
- Lắp đặt linh hoạt, hỗ trợ lắp âm trần với hộp âm tiêu chuẩn hoặc lắp nổi khi sử dụng khung lắp đặt bề mặt.
Đặc tính kỹ thuật
| Model | thePrema P360-101 E UP BK |
| Điện áp hoạt động | 110 – 230 V AC ± 10 % |
| Tần số | 50 – 60 Hz |
| Chiều cao lắp đặt | 2 – 10 m |
| Chiều cao tối thiểu | > 1,7 m |
| Kiểu lắp đặt | Lắp trần |
| Màu sắc | Đen |
| Ngõ ra chuyển mạch | Đèn |
| Mức tiêu thụ điện | ~0.1 W |
| Đo ánh sáng | Đo ánh sáng hỗn hợp |
| Phạm vi cài đặt độ sáng | 5 – 3000 lx |
| Thời gian trễ tắt đèn | 10 giây – 60 phút |
| Loại tiếp điểm đèn | Relay 230 V/10 A µ-contact |
| Loại đèn hỗ trợ | Đèn sợi đốt, đèn halogen, đèn huỳnh quang, đèn tiết kiệm năng lượng, đèn LED |
| Tải đèn sợi đốt/halogen | 2300 W |
| Đèn huỳnh quang và đèn compact | 1150 VA (cos φ = 0,5) |
| Dòng khởi động tối đa | 800 A / 200 µs |
| Đèn tiết kiệm năng lượng | 16 x 54/58 W, 24 x 35/36 W, 8 x 2 x 54/58 W, 12 x 2 x 35/36 W |
| Đèn LED (< 2 W) | 60 W |
| Đèn LED (2-8 W) | 600 W |
| Đèn LED (> 8 W) | 600 W |
| Thời gian trễ bật sự hiện diện | 0 giây – 10 phút / Giám sát phòng |
| Thời gian trễ tắt sự hiện diện | 10 giây – 120 phút |
| Loại tiếp điểm sự hiện diện | Relay không có tiếp điểm |
| Công suất chuyển mạch sự hiện diện | 50 W/ 50 VA (tối đa 2 A), min. 0,5 mV/ 10mA |
| Loại kết nối | Cọc đấu dây vít |
| Tiết diện cáp tối đa | Tối đa 2 x 2,5 mm² |
| Kích thước hộp âm | Ø 55 mm (NIS, PMI) |
| Phạm vi phát hiện | 81 m² (9,0 x 9,0 m) |
| Nhiệt độ hoạt động | 0°C ... 50°C |
| Khả năng chống va đập | IK04 |
| Cấp bảo vệ | IP40 (khi lắp đặt đúng cách) |
- Hãng sản xuất THEBEN của Đức.
