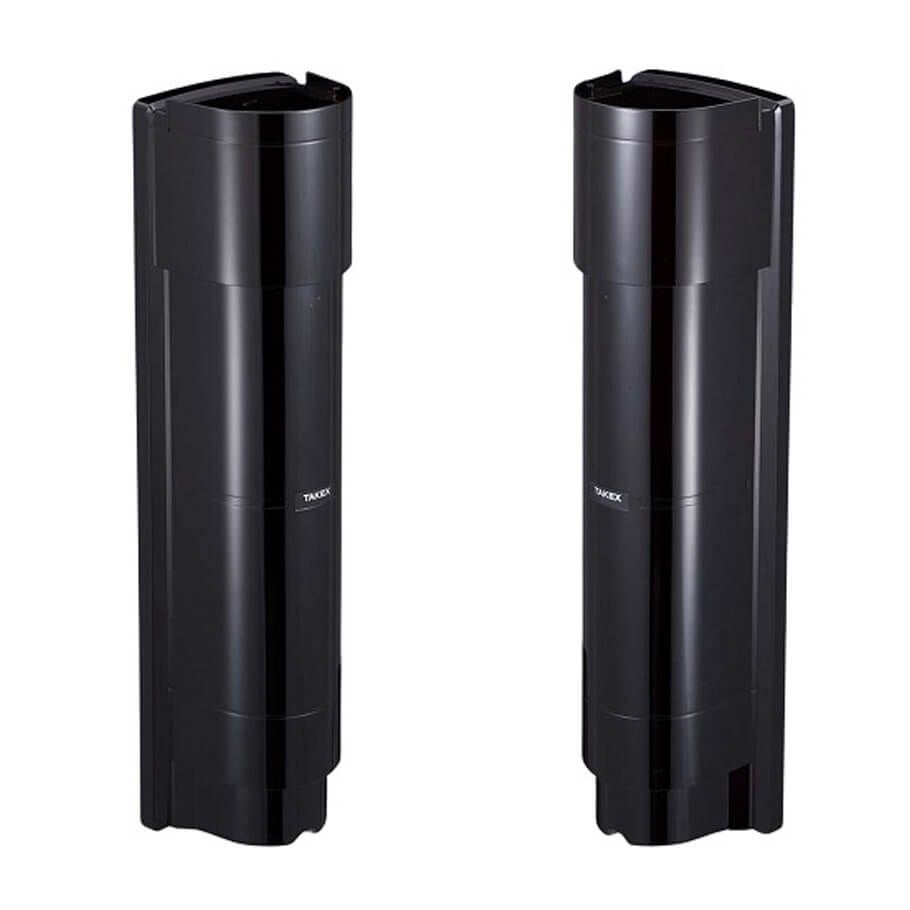

Photoelectric Beam Sensor TAKEX PXB-100ATC
- Tia trên và tia dưới phát hiện vật thể một cách độc lập.
- Đầu ra báo động có thể chọn theo kiểu cổng OR (khi tia trên hoặc tia dưới bị chặn) hoặc cổng AND (khi cả tia trên và tia dưới đều bị chặn), tùy thuộc vào yêu cầu lắp đặt.
Tính năng nổi bật
- Phát hiện Chống Trườn: Tia trên và tia dưới phát hiện vật thể độc lập và chỉ phát tín hiệu báo động khi từng tia bị chặn.
- Đầu ra riêng biệt:
o AT Output: Kết hợp theo cổng OR từ tia trên và tia dưới.
o HF Output: Kết hợp theo cổng AND.
- Tia công suất cao đồng bộ: Nhờ đồng bộ hóa thời gian phát và nhận tia, hệ thống hoạt động đáng tin cậy hơn.
- Điều chế kép:
o Các tia được điều chế kép giúp phân biệt tín hiệu thật với các nhiễu từ ánh sáng mặt trời, đèn pha xe hơi hoặc nguồn sáng nhân tạo khác.
o Điều này cải thiện độ tin cậy trong các hệ thống an ninh ngoài trời.
- Tia công suất cao gấp bốn lần:
o Công suất tia gấp 100 lần yêu cầu tối thiểu.
o Khoảng cách tia gấp 10 lần so với thông số mô tả.
o Tia công suất cao này giúp hệ thống hoạt động ổn định trong điều kiện khắc nghiệt như sương mù, tuyết, mưa lớn.
- Thân thiện môi trường: Tuân thủ tiêu chuẩn RoHS, không chứa các chất độc hại như chì, thủy ngân, cadmium, crom hóa trị 6, polybrominated biphenyl (PBB), polybrominated diphenyl ether (PBDE).
- Ngăn nước và côn trùng: Đạt chuẩn IP65 với gioăng chống côn trùng và thiết kế đặc biệt để ngăn nước xâm nhập.
- Chống chim đậu: Gai chống chim và động vật nhỏ giúp giảm báo động giả.
- Vỏ chống nhỏ giọt: Ngăn mưa và tuyết chảy dọc theo mặt trước của vỏ, giảm thiểu báo động giả.
- Vòng nhắm kép: Cung cấp góc nhìn rõ hơn để căn chỉnh tia dễ dàng.
- Màu đánh dấu mục tiêu:
o Màu sắc nổi bật của cấu trúc bên trong giúp dễ nhận diện từ xa khi căn chỉnh tia.
o Màu sắc khác biệt giữa bộ phát và bộ nhận giúp lắp đặt và kiểm tra thuận tiện hơn.
- Tăng dải điều chỉnh góc:
o Điều chỉnh dọc ±20° so với phiên bản trước.
o Có thể lắp đặt linh hoạt trên bề mặt dốc.
- Thiết bị kiểm tra căn chỉnh không dây: Cho phép căn chỉnh tia dễ dàng và chính xác (bán riêng).
- Chống sét:
o Giảm thiểu hư hại do sét cảm ứng qua dây dẫn.
o Chịu được điện áp lên tới 10,000V ở chế độ thường và 15,000V ở chế độ chung.
Thông số kỹ thuật
| Loại cảm biến | Hồng ngoại xung (2 vùng tia, chống bò trườn, chống ăn mòn) |
| Nguyên lý phát hiện | Cắt tia hồng ngoại gần, 2 vùng tia (trên/dưới) |
| Loại tia hồng ngoại | LED xung, điều chế kép (Double Modulation) |
| Khoảng cách bảo vệ hiệu quả | Tối đa 100m ngoài trời |
| Thời gian phản hồi | Khi cả 2 tia bị cắt: 0.05 giây. Khi chỉ một vùng bị cắt: có thể chọn 0.1 / 0.2 / 0.3 / 0.5 giây |
| Nguồn cấp | 12V – 30V DC (không phân cực) |
| Dòng tiêu thụ | Bộ phát: 27mA; Bộ thu: 48mA |
| Ngõ ra báo động | Relay tiếp điểm khô (chọn N.O. hoặc N.C.). Ngắt mạch khi bị cắt tia ≥ 2 giây |
| Ngõ ra thời tiết xấu | Relay tiếp điểm khô (chọn N.O. hoặc N.C.). Kích hoạt khi điều kiện thời tiết xấu (tối thiểu 5 giây) |
| Ngõ ra chống cạy (Tamper) | Relay thường đóng (N.C.), kích hoạt khi mở nắp thiết bị |
| Góc điều chỉnh tia | Ngang ±90°, Dọc ±20° |
| Nhiệt độ hoạt động | –35°C đến +66°C |
| Chuẩn bảo vệ môi trường | IP65 – chống bụi, chống tia nước mạnh |
| Vị trí lắp đặt | Trong nhà / Ngoài trời |
| Kết nối dây | Terminal (đấu nối dây) |
| Trọng lượng | Bộ phát: 1.4kg; Bộ thu: 1.5kg |
| Vỏ ngoài | Nhựa polycarbonate cao cấp, màu đỏ rượu, chống ăn mòn |
- Xuất xứ: Nhật Bản.
- Bảo hành: 12 tháng.
