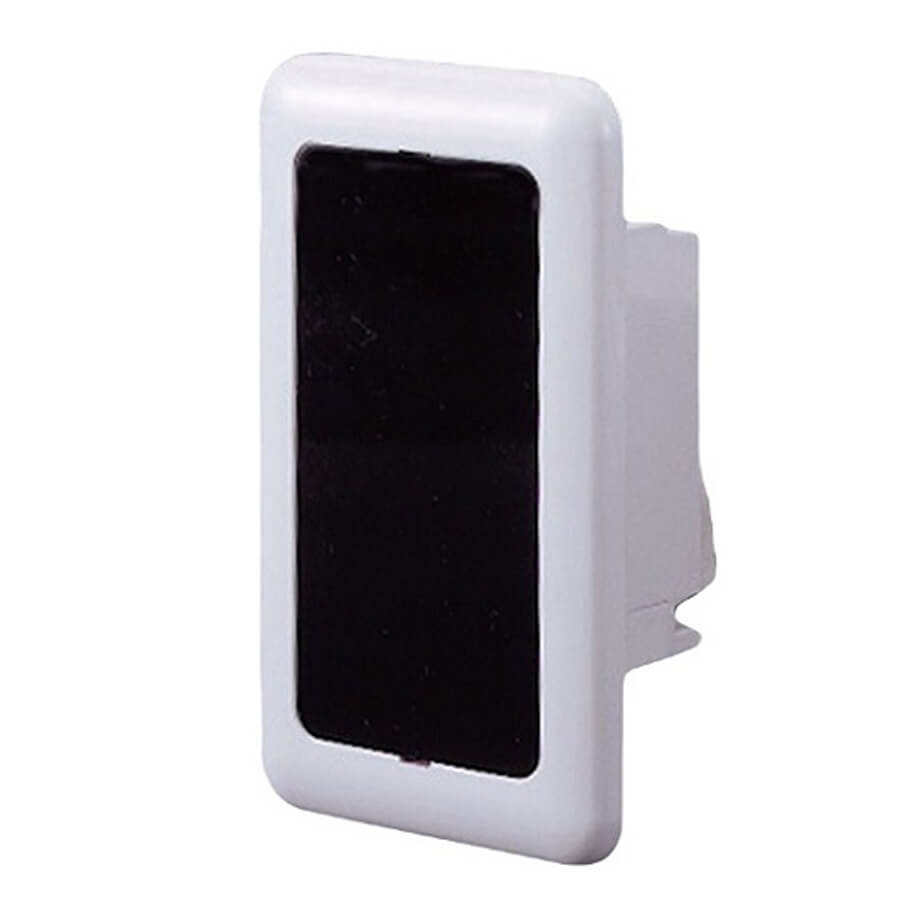

Photoelectric Beam Sensor TAKEX PR-1BU
TAKEX PR-1BU là cảm biến hồng ngoại phản xạ trực tiếp, chuyên dùng cho các hệ thống an ninh, kiểm soát ra vào và tự động hóa trong nhà. Thiết bị hoạt động dựa trên nguyên lý phát và nhận tia hồng ngoại gần, giúp phát hiện vật cản hoặc chuyển động ở khoảng cách ngắn một cách nhanh chóng và chính xác. Với khả năng phản ứng chỉ từ 0,05 giây, PR-1BU phù hợp cho những khu vực yêu cầu phát hiện tức thời như cửa ra vào, quầy giao dịch, hành lang hoặc lối đi hẹp. Thiết kế nhỏ gọn, dễ lắp đặt và tương thích tốt với nhiều hệ thống báo động hiện có.
Tính năng nổi bật
- Công nghệ phản xạ hồng ngoại gần: Phát và nhận tia hồng ngoại trực tiếp để phát hiện vật thể trong phạm vi tối đa 1m, phù hợp giám sát khoảng cách ngắn với độ ổn định cao.
- Phản ứng nhanh và chính xác: Thời gian chắn sáng chỉ từ 0,05–0,1 giây hoặc lâu hơn, đảm bảo ghi nhận kịp thời các chuyển động hoặc vật cản đi ngang qua vùng phát hiện.
- Đầu ra báo động bán dẫn (a/b): Sử dụng tiếp xúc bán dẫn không có điện (dry contact), xuất tín hiệu khoảng 2 giây khi phát hiện nếu thời gian chắn sáng dưới 2 giây; tải tiếp xúc AC/DC 24V, 0.25A (tải điện trở).
- Tích hợp tiếp điểm Tamper chống tháo mở: Khi nắp thiết bị bị tháo ra, tiếp điểm sẽ mở để gửi tín hiệu cảnh báo, giúp bảo vệ thiết bị khỏi tác động trái phép (DC30V, 0.1A).
- Đèn LED hiển thị trạng thái: LED đỏ sáng khi có báo động, hỗ trợ kỹ thuật viên dễ dàng kiểm tra và căn chỉnh trong quá trình lắp đặt.
- Điều chỉnh trục quang học linh hoạt: Cho phép căn chỉnh hướng ngang ±15°, tối ưu vùng phát hiện theo thực tế lắp đặt.
- Nguồn cấp linh hoạt, không phân cực: Hoạt động với điện áp 10–30VDC, không cần phân biệt cực tính, thuận tiện khi đấu nối.
Thông số kỹ thuật
| Phương pháp phát hiện | Phản xạ trực tiếp tia hồng ngoại gần |
| Khoảng cách cảnh báo | Trong phạm vi 1m |
| Thời gian phản ứng phát hiện | Thời gian chắn sáng: 0.05 đến 0.1 giây hoặc lâu hơn |
| Điện áp cấp | 10 đến 30 VDC (không phân cực) |
| Dòng điện tiêu thụ | Ở DC30V Chế độ B tiếp xúc: ≤ 55mA Chế độ A tiếp xúc: ≤ 60mA |
| Đầu ra báo động | Phương pháp tiếp xúc: Tiếp xúc bán dẫn không có điện (loại chuyển đổi tiếp xúc a/b) Hành động tiếp xúc: Xuất tín hiệu khi phát hiện (output khoảng 2 giây nếu dưới 2 giây) Đánh giá tiếp xúc: AC/DC 24V, 0.25A (tải điện trở) |
| Đầu ra báo động tamper | Phương pháp tiếp xúc: Tiếp xúc không có điện (b tiếp xúc) Hành động tiếp xúc: Mở khi nắp bị tháo ra Đánh giá tiếp xúc: DC30V, 0.1A (tải điện trở) |
| Đèn cảnh báo | LED đỏ: Sáng lên khi có báo động |
| Phạm vi điều chỉnh quang học | Hướng ngang ±15° |
| Nhiệt độ môi trường sử dụng | -20°C đến +50°C (không có ngưng tụ) |
| Vị trí lắp đặt | Trong nhà: Gắn tường/cột |
| Kết nối dây điện | Loại cực nối |
- Xuất xứ: Nhật Bản.
