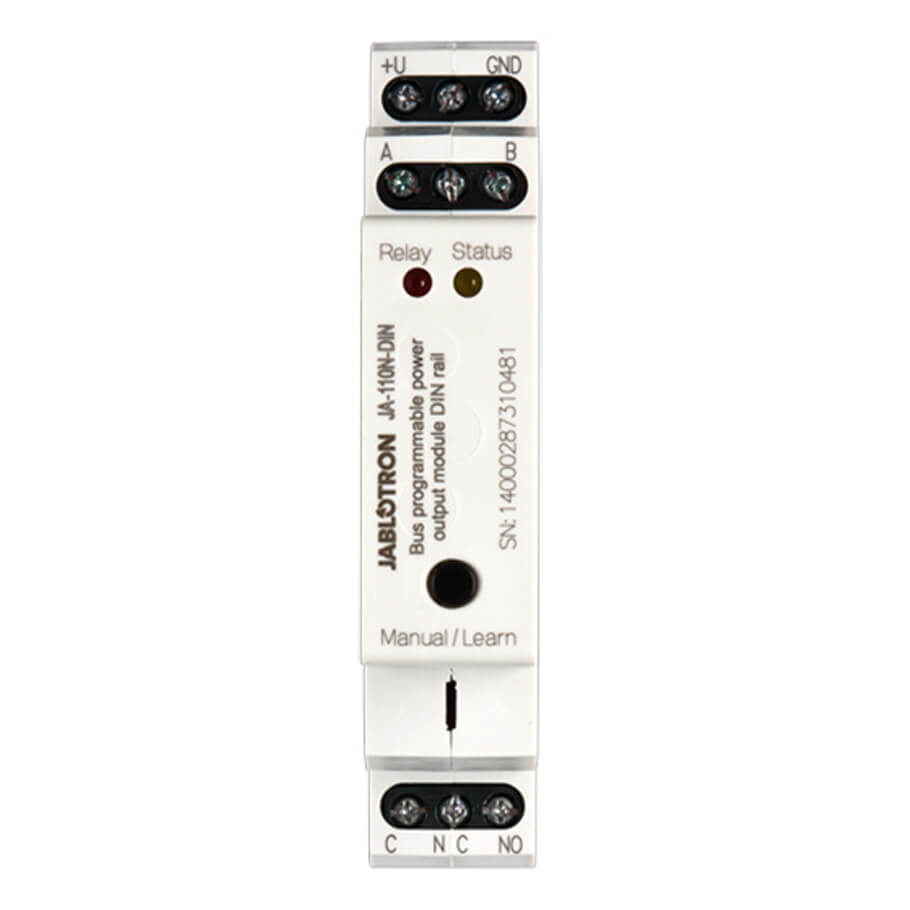

Module nguồn DIN có dây JABLOTRON JA-110N-DIN
Module rơ-le nguồn có dây được thiết kế để lắp trên thanh DIN, giúp điều khiển và chuyển mạch các thiết bị điện công suất trong hệ thống báo động. Thiết bị hoạt động như một ngõ ra PG relay, cho phép bật/tắt các thiết bị kết nối với nguồn điện chính một cách an toàn và ổn định. Nhờ kết nối trực tiếp với bus 12V của trung tâm, module đảm bảo khả năng vận hành ổn định và nâng cao công suất điều khiển so với các thiết bị không dây. JA-110N-DIN phù hợp để điều khiển đèn, thiết bị điện hoặc các hệ thống tự động trong nhà và tòa nhà.
Tính năng nổi bật
- Relay nguồn DIN có dây: Thiết kế lắp đặt trên thanh DIN tiêu chuẩn, thuận tiện khi tích hợp trong tủ điện hoặc tủ điều khiển.
- Điều khiển qua ngõ ra PG của hệ thống: Cho phép mô phỏng và điều khiển trạng thái của các ngõ ra PG trong hệ thống JABLOTRON 100.
- Chuyển mạch thiết bị điện công suất lớn: Hỗ trợ điều khiển các thiết bị sử dụng điện áp nguồn chính lên đến 230V, phù hợp cho nhiều ứng dụng thực tế.
- Relay cách ly điện Class II: Giúp tăng độ an toàn khi vận hành và bảo vệ hệ thống điều khiển khỏi ảnh hưởng của nguồn điện tải.
- Khả năng chịu tải cao: Relay hỗ trợ tải điện trở tối đa 16A, tải cảm ứng hoặc điện dung tối đa 8A, đảm bảo vận hành ổn định với nhiều loại thiết bị điện.
- Tương thích bus hệ thống JABLOTRON: Thiết bị kết nối trực tiếp với bus 12V của trung tâm báo động, giúp mở rộng khả năng điều khiển thiết bị ngoại vi.
- Tiêu thụ điện năng thấp: Dòng điện tiêu thụ trong chế độ dự phòng chỉ 5 mA, giúp tối ưu năng lượng và duy trì hoạt động ổn định.
- Ứng dụng linh hoạt: Có thể dùng để điều khiển đèn chiếu sáng, hệ thống sưởi, thiết bị điện hoặc các tải điện khác trong hệ thống nhà thông minh và an ninh.
Đặc tính kỹ thuật
| Power | 12 V bus (9 - 15 V) |
| Current consumption during backup (relay open / closed) | 5 mA / 45 mA |
| Current consumption for cable choice | 45 mA |
| Rating | |
| Relay (electrically isolated) - Class II | |
| Maximum switching voltage | 250 V AC / 24V DC |
| Resistive load (PF = 1) | Max.16 |
| Inductive, capacitive load (PF = 0.4) max | 8A |
| Halogen lighting max | 1000 W |
| DC | 384 W |
| Minimum DC switching power | 0.5W |
| Twisted wires | 2 x 1.5 mm2 max |
| 1 x 2.5 mm2 | |
| Dimensions | 18 x 90 x 64 mm |
| Environment | General indoor |
| Operating temperature range | -10 to + 40°C |
| Housing | IP-20 |
| Complies with | EN 50130-4, EN 55022, EN 60950-1 DIN rail EN60715 |
