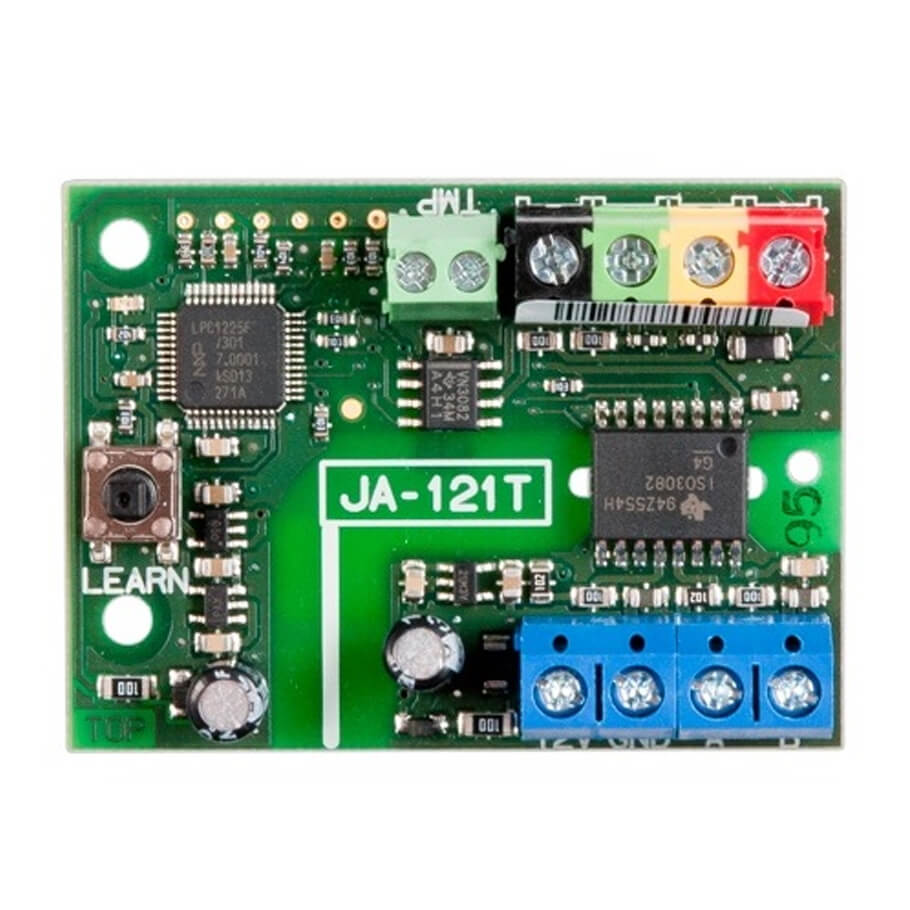

Module kết nối cổng giao tiếp RS-485 JABLOTRON JA-121T
JA-121T là module giao tiếp giúp kết nối hệ thống báo động JABLOTRON 100 với các hệ thống bên ngoài thông qua chuẩn truyền thông RS-485. Thiết bị đóng vai trò như một bộ tiếp hợp trung gian, cho phép trao đổi dữ liệu hai chiều giữa bus của hệ thống báo động và đường truyền nối tiếp. Nhờ đó, hệ thống có thể tích hợp dễ dàng với các nền tảng nhà thông minh hoặc các hệ thống điều khiển khác. Module được trang bị mạch cách ly điện giúp đảm bảo an toàn và ổn định khi truyền dữ liệu.
Tính năng nổi bật
- Kết nối bus JABLOTRON 100 với chuẩn RS-485 giúp tích hợp hệ thống báo động với các hệ thống điều khiển hoặc tự động hóa khác.
- Truyền dữ liệu hai chiều giữa bus hệ thống và đường truyền RS-485, hỗ trợ trao đổi thông tin linh hoạt.
- Cách ly galvanic 4 kV giữa bus và RS-485 giúp tăng độ an toàn điện và giảm nhiễu trong quá trình truyền dữ liệu.
- Truyền dữ liệu theo sự kiện hoặc theo yêu cầu, giúp tối ưu hóa băng thông và giảm tải cho hệ thống.
- Chế độ hoạt động thụ động cho phép chỉ gửi dữ liệu khi có yêu cầu từ hệ thống bên ngoài.
- Có thể định địa chỉ trong hệ thống, chiếm một vị trí thiết bị trong bus JABLOTRON.
- Hỗ trợ giao tiếp ASCII 9600 bd hoặc Altonica communicator thông qua cấu hình nội bộ.
- Thiết kế nhỏ gọn, dễ dàng lắp đặt trong tủ kỹ thuật hoặc hộp thiết bị của hệ thống báo động
Đặc tính kỹ thuật
| Power supply | via the control panel bus 12 V (9 - 15 V) |
| Module consumption in idle state | 10mA |
| RS-485 output part | 5V (4.75 to 5.25V) |
| Galvanic isolation | 4kV bus / RS-485 |
| Max. cable length of the TMP terminal | 3m |
| Operation modes based on internal settings | ASCII interface 9600bd / Altonica communicator |
| Dimensions: | 52 x 38 x 14 mm |
| Environmental class according to EN 50131-1 | II. General indoor |
| Operation temperature range | -10°C to + 40°C |
| Security grade | 2 in acc. with EN 50131-1, EN 50131-3, |
| It also meets the requirements of | EN 50130-4, EN 55022, EN 60950-1 |
