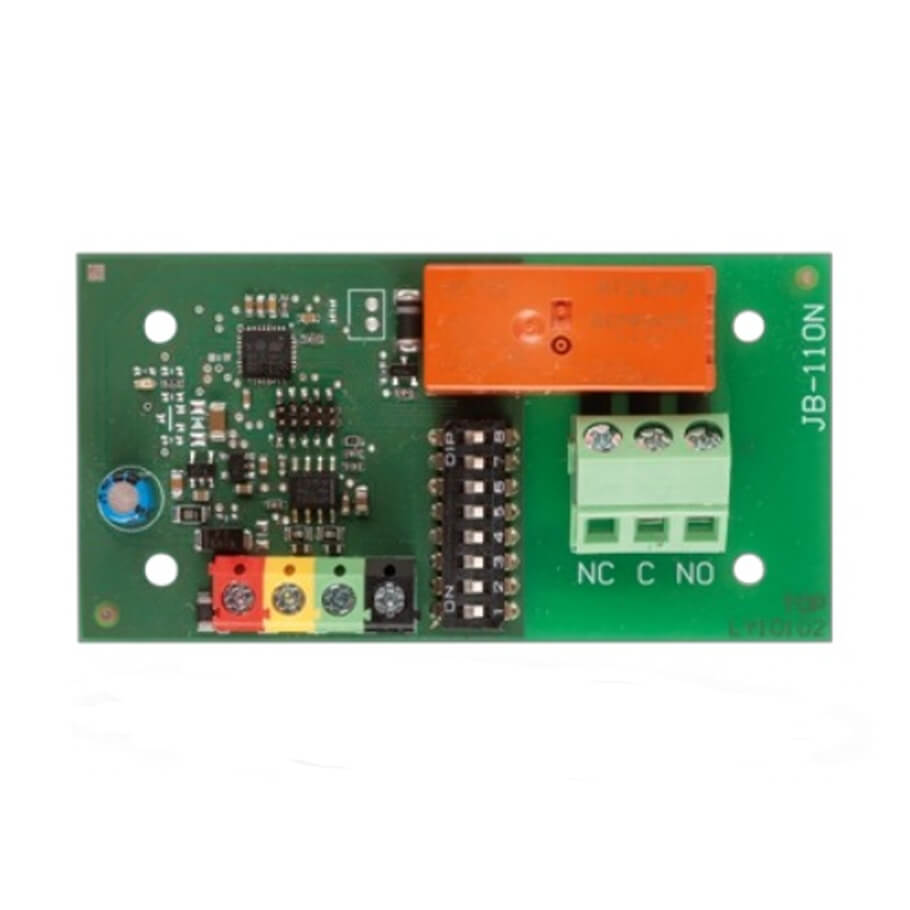

Bus PG Power Output Module JABLOTRON JB-110N
Đây là mô-đun PG có dây dùng để điều khiển nguồn điện 220V trong hệ thống an ninh. Thiết bị hoạt động thông qua BUS của trung tâm, cho phép kích hoạt hoặc tắt các thiết bị điện theo kịch bản đã lập trình. Nhờ sử dụng rơ-le công suất cao, mô-đun có thể điều khiển nhiều loại tải khác nhau như đèn, khóa điện hoặc thiết bị tự động. Thiết kế nhỏ gọn giúp lắp đặt thuận tiện trong các hộp kỹ thuật. Sản phẩm phù hợp cho các hệ thống tự động hóa và an ninh trong nhà.
Tính năng nổi bật
- Mô-đun PG có dây cho phép điều khiển đóng/ngắt thiết bị điện thông qua hệ thống báo động.
- Kết nối trực tiếp với BUS của bảng điều khiển, đảm bảo truyền tín hiệu ổn định và phản hồi nhanh.
- Rơ-le công suất cao hỗ trợ điện áp đóng cắt lên đến 250 VAC.
- Hỗ trợ dòng tải tối đa 16 A đối với tải thuần trở và 8 A đối với tải cảm hoặc dung.
- Thiết kế nhỏ gọn giúp dễ dàng lắp đặt trong hộp kỹ thuật hoặc tủ điện.
- Phù hợp cho các ứng dụng điều khiển đèn, khóa cửa điện, cổng tự động hoặc thiết bị điện gia dụng.
- Hoạt động ổn định trong môi trường trong nhà với độ ẩm trung bình 75% RH không ngưng tụ.
- Đạt chuẩn an ninh cấp độ 2 theo tiêu chuẩn EN 50131 khi lắp đặt đúng cấu hình.
Thông số kỹ thuật
| Power | From control panel BUS 12 V DC (9 … 15 V) |
| Current consumption (relay off/on) | 5 mA/45 mA |
| Current consumption for cable selection | 45 mA |
| Relay contact rating | - Maximum switched voltage: 250 VAC - Maximum current - resistive load (cosφ=1): 16 A - Maximum current - inductive (capacitive) load (cosφ=0.4): 8A - Minimum acceptable relay output through-wattage (DC): 0.5 W |
| Protection | Class II |
| Dimensions | 78 x 40 x 20 mm |
| Weight | 34 g |
| Classification | Security grade 2/Environmental class II (according to EN 50131-1) Only when installed into the JA-194PL or JA-195PL mounting box together with the JA-111H TRB module! |
| Operational environment | indoor general |
| Operational temperature range | -10 °C to +40 °C |
| Average operational humidity | 75 % RH, non-condensing |
| Certification body | Trezor Test s.r.o. (no. 3025) |
| Complies with | EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50130-4 ed. 2+A1, EN 55032, EN 62368-1, EN 50581 |
