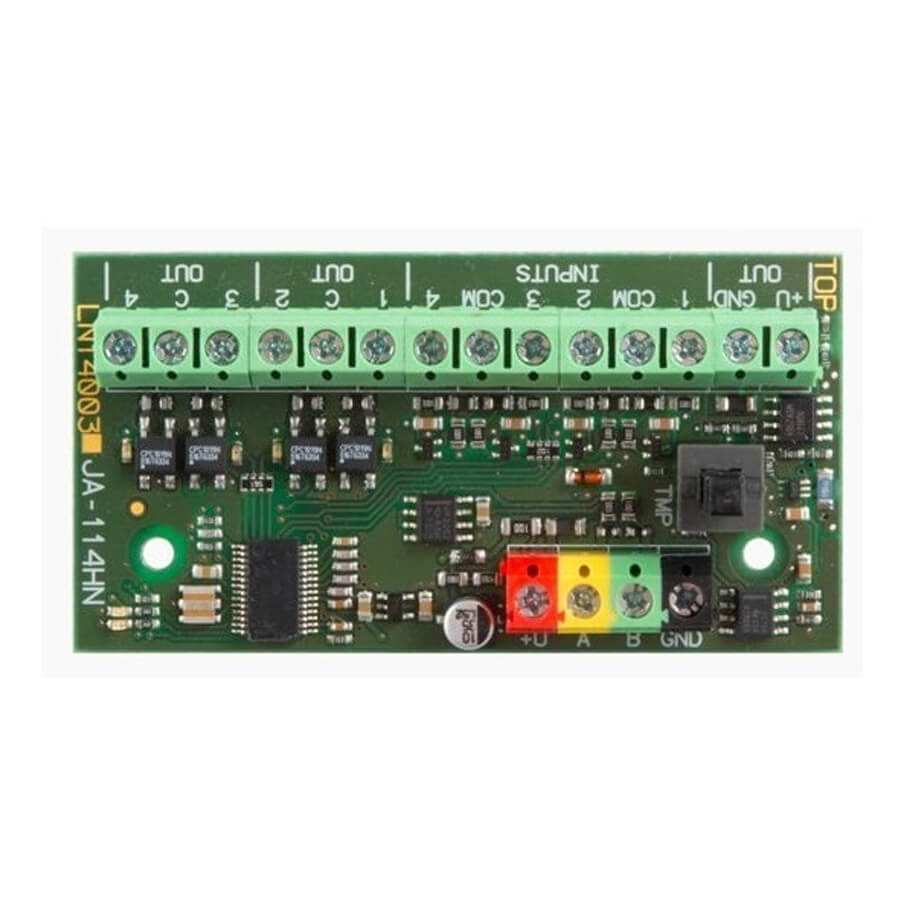

Module 4 dây ngõ ra ngõ vào JABLOTRON JA-114HN
Module JA-114HN là thiết bị mở rộng có dây dành cho hệ thống báo động JABLOTRON, giúp bổ sung thêm các ngõ vào và ngõ ra để kết nối nhiều thiết bị ngoại vi. Thiết bị hỗ trợ cấu hình điện trở EOL linh hoạt, giúp giám sát trạng thái tín hiệu chính xác và ổn định. Với thiết kế cách ly galvanic cho các đầu ra PG, module đảm bảo an toàn điện và giảm nhiễu khi điều khiển thiết bị. Sản phẩm đặc biệt phù hợp khi nâng cấp các hệ thống báo động có dây hiện hữu sang nền tảng JABLOTRON. Ngoài ra, nguồn phụ trợ tích hợp giúp cấp điện cho rơle hoặc các thiết bị kết nối khác một cách thuận tiện.
Tính năng nổi bật
- Cung cấp 4 ngõ vào và 4 ngõ ra có dây, cho phép kết nối linh hoạt với các cảm biến hoặc thiết bị ngoại vi trong hệ thống.
- Hỗ trợ cấu hình điện trở EOL (End Of Line) với nhiều giá trị khác nhau, giúp phù hợp với nhiều loại thiết bị và phương thức giám sát đường dây.
- Ngõ ra được tách ly galvanic, đảm bảo cách ly điện giữa các thiết bị kết nối, giúp tăng độ ổn định và an toàn cho hệ thống.
- Tích hợp nguồn điện phụ trợ, cho phép cấp nguồn bổ sung cho các thiết bị như rơ-le hoặc thiết bị điều khiển được kết nối với ngõ ra tín hiệu.
- Phù hợp nâng cấp hệ thống báo động có dây, giúp tích hợp các thiết bị hiện có vào hệ thống JABLOTRON một cách dễ dàng.
- Hỗ trợ điều khiển nhiều thiết bị thông qua các đầu ra PG, cho phép tự động hóa hoặc điều khiển từ xa nhiều thiết bị trong hệ thống.
- Trang bị cảm biến chống tháo (tamper) ở cả mặt trước và mặt sau, giúp phát hiện hành vi can thiệp trái phép vào thiết bị.
- Chiều dài dây kết nối ngõ vào lên đến 100 m, đảm bảo khả năng lắp đặt linh hoạt trong nhiều môi trường khác nhau.
- Nguồn cấp qua bus của trung tâm điều khiển, giúp việc lắp đặt đơn giản và giảm nhu cầu đi dây nguồn riêng.
Đặc tính kỹ thuật
| Model | JA-114HN |
| Compatible with | F-Link 1.4.0 or higher |
| Power: via the control panel bus | 12 V (9…15 V) |
| Backup mode consumption | 25 mA + consumption of connected devices |
| Current consumption (maximum) for cable selection | 25 mA + consumption of connected devices |
| Maximum current from an output +U (electronic fuse) | 200 mA |
| Maximum current / voltage switched by each output | 500 mA / 38 V |
| Max. measured resistance at an input | 20 kOhm |
| Max. length of supply lines of the inputs | 100m |
| Dimensions | 77 x 40 x 31 mm |
| Classification | security level 2, ACE type B in accordance with: EN 50131-1, EN 50131-3 |
| Environment | II. indoor, general in accordance with EN 50131-1 |
| Operating temperature range | -10 °C to +40 °C |
| It also meets the requirements of | EN 50130-4, EN 55022 |
