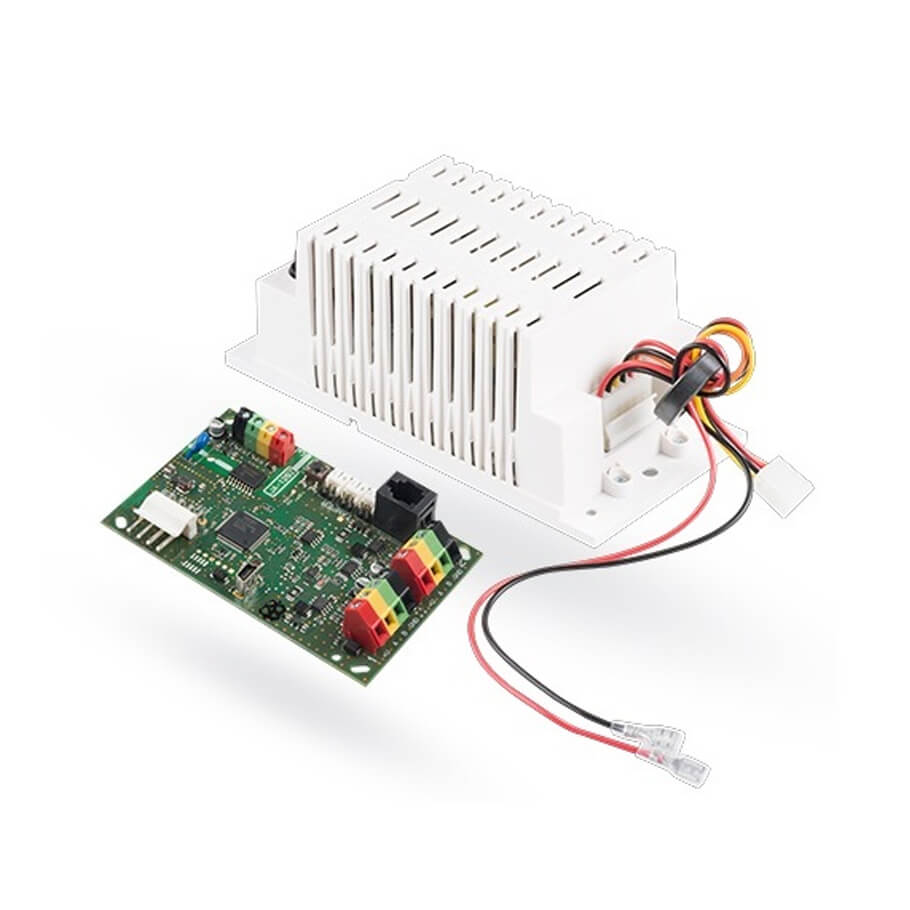

Booster tăng áp cho hệ thống có dây JABLOTRON JA-120Z
JA-120Z là module tăng cường tín hiệu BUS được thiết kế cho hệ thống báo động JABLOTRON 100+. Thiết bị giúp mở rộng chiều dài đường BUS, ổn định dòng cấp và bảo vệ kết nối giữa các thiết bị trong hệ thống. Nhờ khả năng cách ly điện và khuếch đại tín hiệu, module đảm bảo truyền dữ liệu ổn định ngay cả khi hệ thống có nhiều thiết bị hoặc khoảng cách lắp đặt lớn. Sản phẩm hoạt động cùng bộ nguồn JA-83PWR và thường được lắp trong hộp nhựa PLV-CP-L để đảm bảo an toàn vận hành.
Tính năng nổi bật
- Tăng cường tín hiệu BUS: Giúp ổn định dòng điện và tín hiệu truyền trên đường BUS trong các hệ thống có nhiều thiết bị.
- Mở rộng chiều dài kết nối: Mỗi ngõ ra BUS có thể kéo dài tối đa 500m, phù hợp cho các công trình lớn.
- Hai ngõ ra BUS độc lập: Cho phép phân nhánh hệ thống linh hoạt, dễ dàng quản lý và lắp đặt.
- Cách ly điện an toàn: Tích hợp khả năng cách ly galvanic giúp bảo vệ hệ thống khỏi chênh lệch điện thế giữa các thiết bị.
- Dòng tải đầu ra cao: Hỗ trợ dòng tối đa 2A, đáp ứng nhu cầu cấp nguồn cho nhiều thiết bị trên BUS.
- Hỗ trợ nhiều booster: Có thể cấu hình tối đa 3 hộp booster trong hệ thống để tăng khả năng mở rộng.
- Pin dự phòng dung lượng lớn: Hỗ trợ pin 12V dung lượng 7–18 Ah, đảm bảo hệ thống hoạt động khi mất điện.
- Thiết bị có thể định địa chỉ: Hoạt động như một thành phần trong hệ thống JABLOTRON 100+ và chiếm một vị trí địa chỉ riêng.
- Thiết kế lắp đặt chuyên nghiệp: Được khuyến nghị lắp trong hộp PLV-CP-L để đảm bảo tiêu chuẩn an ninh và vận hành ổn định.
Đặc tính kỹ thuật
| Mains supply (83PWR power supply) | 90 – 250 V |
| Power input | 50 VA |
| Input part | |
| Power via the control panel bus | 12 V DC (9 … 15 V) |
| Current consumption | |
| Nominal for backup calculation | 10 mA |
| Maximum for cable selection | 10 mA |
| Output part | |
| Output supply voltage | typically 13.7 V DC |
| Maximum total current load | 2 A |
| Galvanically isolated | (test voltage 4 kV) |
| General | |
| Rechargeable battery 12V | 7 – 18 Ah |
| Battery type | lead, gel type |
| Dimensions of the electronic unit | 102 x 66 x 14 mm |
| Dimensions of the power supply unit | 170 x 80 x 65 mm |
| Dimensions of the PLV-CP-L plastic housing | 357 x 297 x 105 mm |
| The PLV-CP-L plastic housing is not included in the delivery! | |
| Classification | security level 2/environment class II |
| Note: valid only if installed in a PLV-CP-L plastic housing or in the housing of another certified device with security class 2 or higher. | |
| In accordance with | EN 50131-1, EN 50131-6 |
| Environment | general indoor |
| Range of operating temperatures | -10 to +40 °C |
| Operating humidity | 75 % RH, without condensation |
| Certification body | Trezor Test s.r.o. (no. 3025) |
| Also meets | EN 60950-1, EN 50130-4, EN 55022 |
