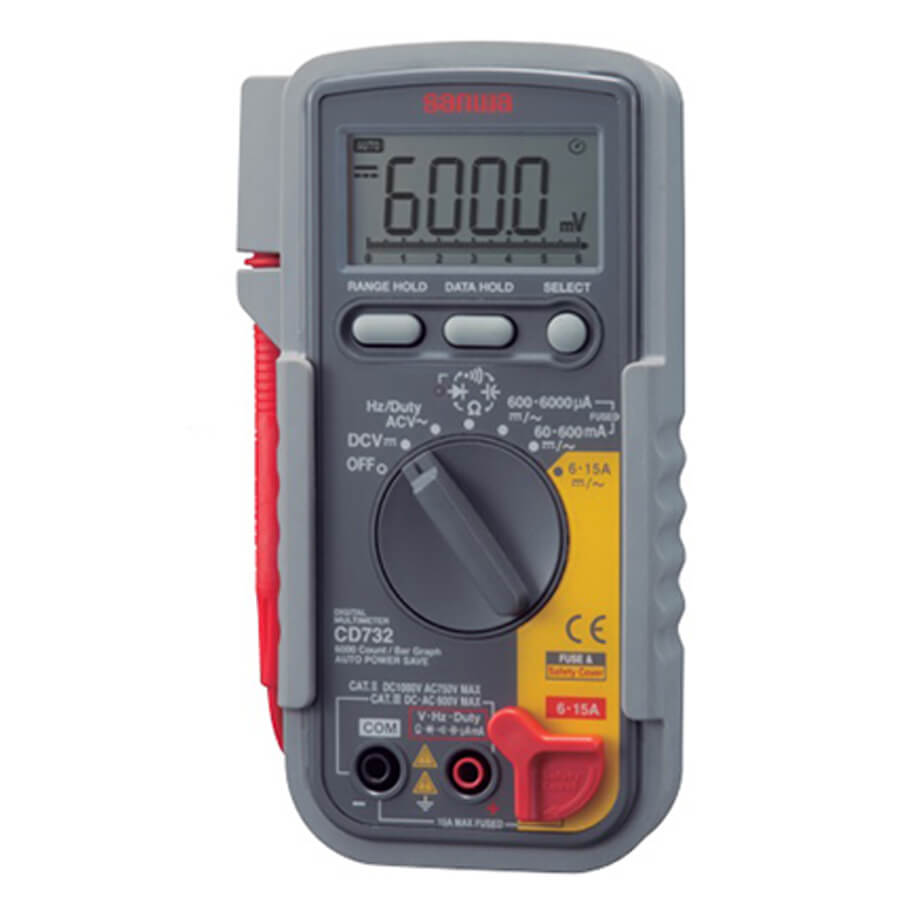

Đồng hồ đo điện vạn năng chỉ thị số (DMM) SANWA CD732
- Đồng hồ đo điện vạn năng Sanwa CD732 là một dụng cụ đo lường điện có nhiều chức năng. Các chức năng cơ bản là ampe kế, vôn kế, và ôm kế, ngoài ra có một số đồng hồ còn có thể đo tần số dòng điện, điện dung tụ điện, kiểm tra bóng bán dẫn (transitor)...
- Đồng hồ đo điện vạn năng Sanwa sử dụng các linh kiện điện tử chủ động do đó cần có nguồn điện như pin.
- Đây là loại thông dụng nhất hiện nay, có thể hiển thị nhiều kết quả đo đồng thời hiển thị qua mặt đồng hồ điện tử.
- Thiết bị được làm từ chất liệu đàn hồi, chống sốc khi rơi.
- Vật liệu cao cấp, độ bền cao.
- Kích thước nhỏ gọn, kiểu dáng mạnh mẽ dễ dàng mang theo khi sử dụng hay bảo quản khi không sử dụng.
- Kết cấu chắc chắn, độ bền cao.
- Sản phẩm cho độ chính xác cao giúp bạn luôn yên tâm và có được hiệu quả cao trong công việc.
- Máy có 600 số.
- Sử dụng vật liệu khó cháy cho bảng mạch và bao da.
- Có chức năng giữ dải đo, giữ dữ liệu. Nắp bảo vệ thiết bị an toàn 6-15A.
- Bao da bảo vệ với móc áo treo tường và nơi để que đo.
- Có khả năng lưu tự động 16 phút.
- Hiển thị: chữ số hiển thị 6000, biểu đồ 61 phân đoạn.
- Tốc độ lấy mẫu: 3 lần/giây, 30 lần/giây cho đồ thị thanh.
- Đồng hồ vạn năng có đồ thị thanh và cont tốc độ cao.
- Âm thanh báo hiệu với đèn LED.
- Điện áp 1 chiều DCV: 600mV/6/60/600/1000V.
- Điện áp xoay chiều ACV: 6/60/600/750V.
- Dòng điện 1 chiều DCA: 600µA/6000µA/60/600mA/6/15A.
- Dòng điện xoay chiều ACA: 600µA/6000µA/60/600mA/6/15A.
- Điện trở: 600/6/60/600kΩ/6M/60MΩ.
- Điện dung: 40n/400n/4µ/40µ/400µ/4000µF/5.0%
- Tần số: 10-100kHz/0.5%.
- Băng thông: 45~500Hz.
- Pin: R6x2.
- Kích thước: 167x90x48mm.
- Trọng lượng: 320g.
Features
- This meter is a portable digital multimeter desired for measurements of weak, low-capacity electrical circuitry.
- It is not only a powerful tool for measuring small communications equipment, home appliances, lamp line circuits and batteries but can also be used in circuit analyses by using the additional functions.
- Main unit case and the circuit boards are made of fire-retarding materials.
- Wide range of capacitance (0.01nF to 3999μF).
- Continuity confirmed by the buzzer and red LED lamp.
- Auto power save: Power save about 16 minutes after no operation.
- Range hold and Data hold
- Holster for holding the test lead or hanging it from the wall.
Đặc tính kỹ thuật
| Model | CD732 | |||
| Function | Measuring range | Best accuracy | Resolution | Input impedance |
| DCV | 600m/6/60/600/1000V | ± (0.5%+2) | 0.1mV | DCV: 10M～100MΩ |
| ACV | 6/60/600/750V | ± (1.2%+5 | 0.001V | ACV: 10M～11MΩ |
| DCA | 600μ/6000μ/60m/600m/6/15A | ± (1.5%+3) | 0.1μA | |
| ACA | 600μ/6000μ/60m/600m/6/15A | ± (1.8%+5) | 0.1μA | |
| Resistance | 600/6k/60k/600k/6M/60MΩ | ± (1.2%+4) | 0.1Ω | |
| Capacitance | 40n/400n/4μ/40μ/400μ/4000μF | ± (5.0%+6) | 0.01nF | |
| Frequency | 9.999/99.99/999.9/9.999k/99.99kHz | ± (0.5%+3 | ||
| Duty cycle | 20～80% | |||
| Continuity | Buzzer sounds and LED lights up at between 10Ω and 60Ω Open voltage: approx. 0.63V | |||
| Diode test | Open voltage: approx. 2.7V | |||
| Display | 6000 count | |||
| Range selection | Auto and Manual | |||
| Over-range indication | 'OL'shown in numerical part (DC/AC 15A, DC 1000V, and AC 750V excluded) | |||
| Polarity indication automatic selection | '-' indicated only when negative input | |||
| Sampling rate | 3 times / sec Bar graph:30times / sec | |||
| Guaranteed accuracy temperature and humidity range |
23℃±5℃, below 80%RH No condensation | |||
| Operating temperature / humidity | 5℃～40℃, 80%RH(max) No condensation | |||
| Storage temperature / humidity | -10℃～50℃, below 70%RH No condensation | |||
| Environmental condition | Altitude 2000m or below, pollution degree II | |||
| Power consumption | 7mW at DCV | |||
| Continuous use time | About 400 hours at DCV | |||
| Safety standards | IEC61010-1 CAT.III 600V / CAT. II DC 1000V, AC 750V | |||
| Bandwidth | 45～500Hz | |||
| Fuse | 0.4A/1000V 30kA φ6.3x32mm 16A/1000V 30kA φ10x38mm |
|||
| Battery | R6 x 2 | |||
| Size | H167 x W90 x D48mm | |||
| Weight | 320g | |||
- Xuất xứ Nhật Bản.
- Bảo hành: 12 tháng.
