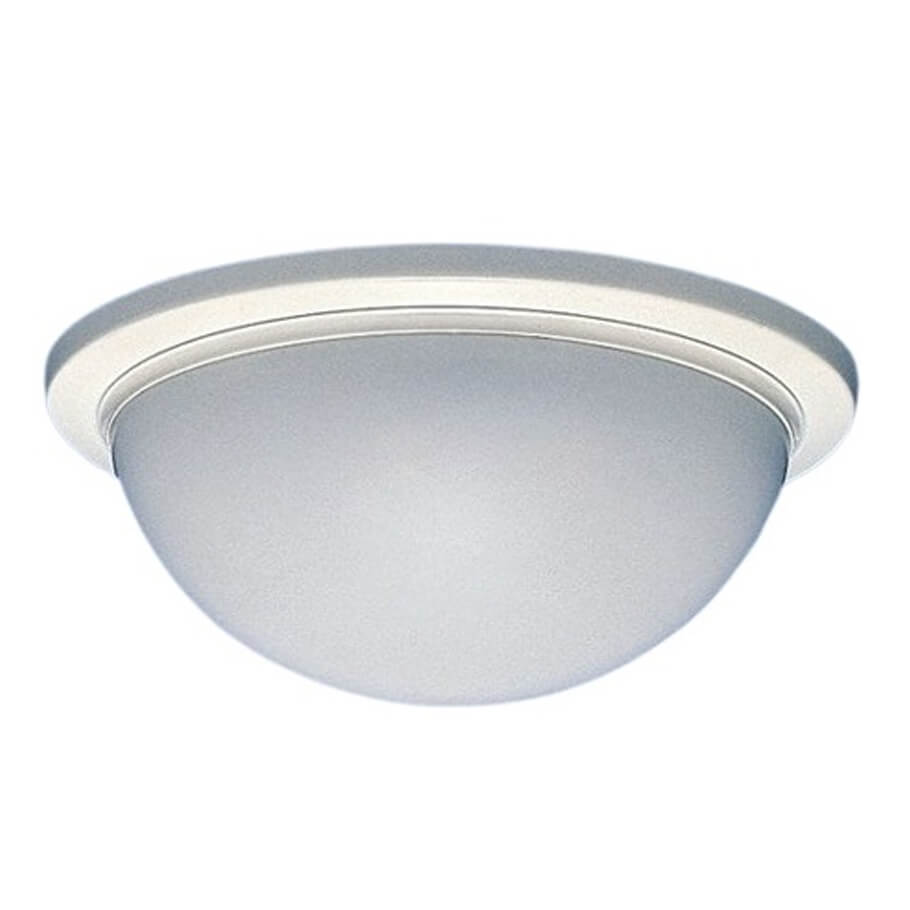

Đầu báo hồng ngoại TAKEX PA-5325E
PA-5325E là cảm biến hồng ngoại thụ động (PIR) thế hệ mới, ứng dụng công nghệ QUAD tiên tiến giúp phát hiện chuyển động chính xác và ổn định. Thiết bị phù hợp lắp đặt trong nhà, bảo vệ khu vực rộng đến 12m với mật độ vùng quét cao. Nhờ hệ quang học Dual Twin và xử lý tín hiệu cải tiến, sản phẩm hạn chế báo động giả do thay đổi nhiệt độ môi trường. Tích hợp bộ nhớ báo động, tự kiểm tra và cảnh báo lỗi giúp tăng độ tin cậy cho hệ thống an ninh.
Tính năng nổi bật
- Công nghệ PIR QUAD tiên tiến: 4 phần tử cảm biến kết hợp thuật toán xử lý tín hiệu mới, phân tích chênh lệch nhiệt độ và kích thước vật thể chính xác hơn.
- Bộ quang học Dual Twin hiệu suất cao: Tăng khả năng giám sát chi tiết, giảm thiểu báo động giả do nhiễu môi trường.
- Phạm vi phát hiện rộng đến 12m: Bao phủ góc rộng với 24 vùng nhạy cảm (6 cặp), phù hợp không gian lớn.
- Phát hiện chuyển động nhẹ: Tùy chọn chế độ 2 hoặc 4 vùng cảm biến, hỗ trợ phát hiện các chuyển động nhỏ.
- Tự kiểm tra trạng thái hoạt động: Giúp đảm bảo thiết bị luôn vận hành ổn định và chính xác.
- Bộ nhớ báo động tích hợp: Lưu trạng thái kích hoạt để kiểm tra sau sự cố (nhấp nháy 3 phút, sáng 47 phút).
- Cảnh báo lỗi thông minh: Phát hiện lỗi mạch nội bộ, lỗi dây kết nối hoặc điện áp thấp.
- Đầu ra relay linh hoạt: Hỗ trợ N.C./N.O. chuyển đổi, phù hợp nhiều hệ thống báo động khác nhau.
Thông số kỹ thuật
| Loại sản phẩm | Cảm biến hồng ngoại thụ động (PIR) |
| Hệ thống phát hiện | Hồng ngoại thụ động (QUAD) |
| Phạm vi bảo vệ | Góc rộng, tối đa 12m (40ft) |
| Vùng nhạy cảm | 24 vùng (6 cặp) |
| Nguồn cấp | 9,5V đến 30V DC (không phân cực) |
| Dòng tiêu thụ | Tiếp điểm N.C.: Tối đa 25mA. Tiếp điểm N.O.: Tối đa 35mA. |
| Đầu ra báo động | Rơ-le tiếp điểm khô (N.C./N.O. thay đổi được). Reset: Khoảng 2 giây. Công suất: 30V (AC/DC) 0.25A (điện trở bảo vệ 3.3Ω). |
| Đầu ra chống cạy phá | Rơ-le tiếp điểm khô (N.C.). Mở khi vỏ hoặc thân bị tháo rời. Công suất: 30V, 0.1A. |
| Bộ nhớ báo động | Tự động reset: Nhấp nháy 3 phút, sáng liên tục 47 phút. Thủ công: Điều khiển tắt/bật/reset qua cổng đầu cuối. |
| Phát hiện chuyển động nhỏ | Vùng nhạy cảm: 12 cặp vùng. |
| Đèn LED báo động (Đỏ) | Nhấp nháy mỗi 0,5 giây: Khởi động. Sáng (khoảng 2 giây): Báo động. Nhấp nháy mỗi 0,25 giây: Báo lỗi. Sáng liên tục: Báo lỗi (trừ chỉ báo lỗi, LED có thể tắt). |
| Đèn LED bộ nhớ (Vàng) | Nhấp nháy: Kích hoạt bộ nhớ. Sáng: Hiển thị bộ nhớ. |
| Báo lỗi | - Kiểm tra tiếp điểm báo động khi phát hiện lỗi. - Lỗi mạch nội bộ hoặc dây kết nối. - Báo lỗi khi điện áp thấp. |
| Nhiệt độ hoạt động | -10°C đến +55°C (+14°F đến +131°F) |
| Vị trí lắp đặt | Trần hoặc tường trong nhà |
| Kết nối dây | Cọc đấu dây |
| Trọng lượng | 250g |
| Chất liệu vỏ | Thân: Nhựa ABS Nắp: Nhựa PE |
| Dải điều chỉnh góc | Lắp trần: Dọc 24°, Ngang ±15° Gắn tường: Dọc 20°, Ngang ±5° |
- Xuất xứ: Nhật Bản.
