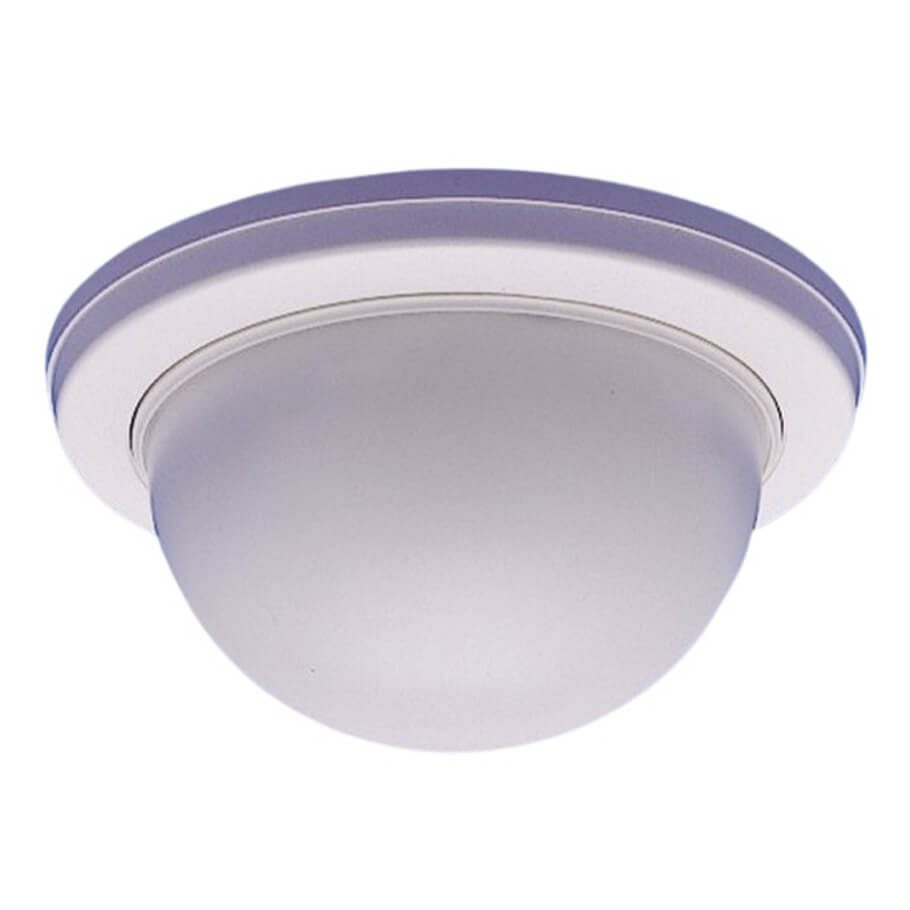

Đầu báo hồng ngoại TAKEX BUS-6612
- TAKEX BUS-6612 là cảm biến hồng ngoại thụ động (PIR) sử dụng gương phản xạ kép, có khả năng xử lý tín hiệu nâng cao giúp tăng độ chính xác trong việc phát hiện chuyển động.
Tính năng chính
- Công nghệ phát hiện: Hồng ngoại thụ động (PIR) kết hợp gương phản xạ kép và cơ chế đếm tín hiệu để lọc nhiễu.
- Phạm vi bảo vệ: Giám sát không gian lập thể với khoảng cách lên tới 12 mét.
- Số vùng phát hiện: 17 cặp chùm tia (tổng cộng 64 tia), giúp tăng độ bao phủ và giảm điểm mù.
- Tự chẩn đoán: Cảnh báo khi có sự cố bên trong như lỗi mạch hoặc đứt dây.
- Cảnh báo điện áp thấp: Phát hiện và cảnh báo khi điện áp nguồn giảm xuống mức bất thường.
- Chức năng ghi nhớ (Memory): Lưu lại trạng thái báo động và hiển thị qua đèn LED khi ở chế độ kiểm tra.
- Chuyển đổi số lần đếm (Count Select): Có thể chọn mức lọc nhiễu bằng cách đặt số lần phát hiện cần thiết trước khi kích hoạt báo động (1, 2, 3 hoặc 4 lần).
Khả năng điều chỉnh
- Góc điều chỉnh vùng quét: Dọc ±19.5°, ngang ±15° (điều chỉnh qua đế gắn).
- Phát hiện chuyển động nhỏ: Có khả năng phát hiện cả những chuyển động rất nhẹ của con người.
Đèn hiển thị trạng thái
- LED đỏ:
o Sáng trong khoảng 2 giây khi có báo động.
o Sáng liên tục khi phát hiện lỗi thiết bị.
- LED vàng:
o Chế độ bộ điều khiển: Đồng bộ với trạng thái bật/tắt từ trung tâm.
o Chế độ cảm biến: Nhấp nháy 3 phút, sau đó sáng 47 phút và tự động đặt lại.
o Trong chế độ kiểm tra: Sáng khi có phản hồi báo động.
Thông số kỹ thuật
| Loại cảm biến | Hồng ngoại thụ động (PIR) kiểu gương đôi |
| Phương thức phát hiện | Cảm biến PIR kết hợp gương phản xạ kép + xử lý tín hiệu đếm (count) |
| Phạm vi giám sát | Tối đa 12 mét |
| Số tia phát hiện | 17 cặp tia (tổng 64 tia) |
| Góc điều chỉnh vùng quét | Dọc ±19.5°, Ngang ±15° (điều chỉnh qua đế gắn) |
| Điện áp hoạt động | DC 9V – 30V (có phân cực) |
| Dòng tiêu thụ | Tối đa 20mA |
| Phương thức truyền tín hiệu | Truyền dẫn theo giao thức Bus (Time Division Multiplex – có phân cực) |
| Chức năng chính | Phát hiện chuyển động nhỏ Tự chẩn đoán lỗi Ghi nhớ báo động Cảnh báo điện áp thấp Tùy chọn mức đếm (1-4 lần) |
| LED hiển thị | LED đỏ: Báo động và lỗi thiết bị LED vàng: Báo trạng thái và kiểm tra |
| Nhiệt độ hoạt động | -15°C đến +55°C (không đọng sương) |
| Vị trí lắp đặt | Trong nhà – gắn trần (hoặc gắn tường với phụ kiện rời) |
| Kiểu kết nối dây | Đế gắn rời, kết nối bằng đầu nối M3 (self-up terminal) |
| Trọng lượng | Khoảng 150g |
- Xuất xứ: Nhật Bản.
- Bảo hành: 12 tháng.
