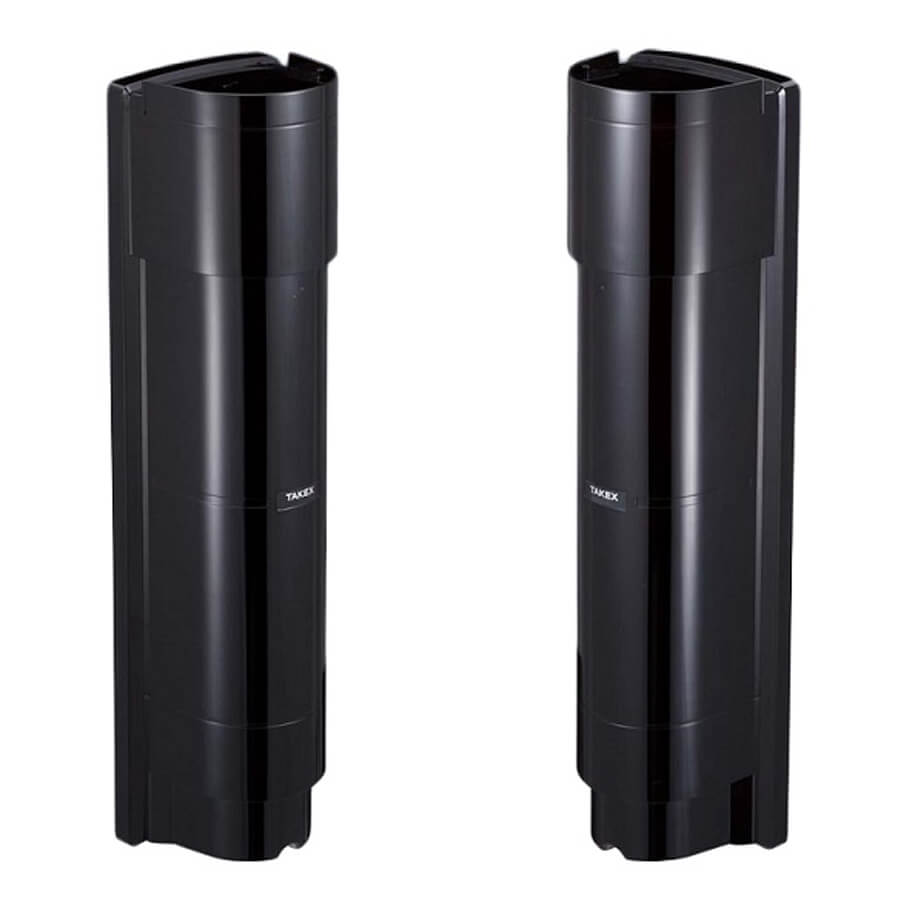

Đầu báo hồng ngoại 4 tia TAKEX BUS-200XF
BUS-200XF là đầu báo hồng ngoại 4 tia công nghệ BUS, thiết kế chuyên dụng cho các hệ thống an ninh chu vi ngoài trời quy mô lớn. Thiết bị kết nối với trung tâm qua kiến trúc BUS giúp giảm đáng kể chi phí dây dẫn, thi công và bảo trì. Với khoảng cách bảo vệ lên đến 200m và công suất phát cực mạnh, sản phẩm đảm bảo hoạt động ổn định ngay cả trong điều kiện thời tiết khắc nghiệt. Công nghệ mã hóa kép và 4 tia đồng bộ giúp hạn chế tối đa báo động giả. Thiết kế đạt chuẩn IP65, chống côn trùng, chống đọng sương và chống sét mạnh mẽ.
Tính năng nổi bật
- Tiết kiệm 30–70% chi phí nhờ kiến trúc BUS: Giảm đáng kể dây dẫn, ống bảo vệ, không gian lắp đặt, công đấu nối và bảo trì; truyền đa tín hiệu trên cùng đường BUS giúp hệ thống gọn gàng và dễ mở rộng.
- Công nghệ 4 tia đồng bộ, giảm báo động giả tối đa: Chỉ khi đồng thời ngắt 4 tia mới kích hoạt báo động, loại bỏ hiệu quả tác động từ chim, động vật nhỏ, lá rơi hoặc vật thể thoáng qua.
- Chống nhiễu ánh sáng mạnh đến 50.000 lux: Điều chế kép, lọc hồng ngoại và mạch bù ánh sáng giúp thiết bị hoạt động ổn định dưới ánh nắng mặt trời, đèn ô tô, đèn huỳnh quang và đèn thủy ngân.
- Công suất phát siêu cao, hoạt động ổn định thời tiết xấu: Công suất lớn hơn 100 lần và khoảng cách phát gấp 10 lần khoảng cách bảo vệ (tối đa 2000m), duy trì ổn định trong sương mù, mưa lớn, khói hoặc tuyết.
- Lựa chọn 4 tần số hoạt động: Tránh giao thoa tín hiệu khi lắp đặt nhiều bộ song song, xếp chồng hoặc nối tiếp trong cùng khu vực.
- Tùy chọn 2 mức cường độ tia phát: Phù hợp từng khoảng cách thực tế, đảm bảo hiệu suất tối ưu và tiết kiệm điện năng.
- Chống nhiễu điện từ chuyên dụng: Loại bỏ ảnh hưởng của nhiễu điện từ và cảm ứng điện trong môi trường công nghiệp.
- Tự động khuếch đại (Programmed AGC) & Auto-Gain Lock: Tự điều chỉnh độ nhạy theo môi trường và tự thiết lập ngưỡng khuếch đại tối ưu theo khoảng cách lắp đặt.
- Bộ nhớ báo động thông minh: LED bộ thu nhấp nháy sau 5 phút kể từ khi có báo động và tự xóa sau 55 phút hoặc reset thủ công khi kết nối trung tâm.
- Lắp đặt nhanh, căn chỉnh linh hoạt: Góc xoay ngang ±90°, dọc ±20°; hỗ trợ căn chỉnh bằng âm thanh, LED, vôn kế và thiết bị căn chỉnh không dây (tùy chọn), không bắt buộc lắp đối diện tuyệt đối.
- Thiết kế bền bỉ ngoài trời: Chuẩn IP65 chống bụi nước, mô đun quang kín chống côn trùng, nắp che chống đọng sương, thiết kế chống chim đậu và đọng nước.
- Vận hành linh hoạt 4 tia hoặc 2 tia: Cho phép chuyển đổi sử dụng 4 tia hoặc 2 tia trên/dưới tùy theo nhu cầu bảo vệ thực tế.
- Chống sét mạnh mẽ: Khả năng chống sét đến 10.000V (normal mode) và 15.000VDC (common mode) tăng độ an toàn hệ thống.
- Mở rộng hệ thống dễ dàng: Tích hợp 1 ngõ vào để kết nối thêm cảm biến thông thường khác.
Đặc tính kỹ thuật
|
Nguyên tắc phát hiện
|
Ngắt đồng thời 4 tia |
|
Hệ thống hồng ngoại
|
4 tia đồng bộ dạng xung, điều chế (mã hóa) kép |
|
Khoảng cách bảo vệ
|
200 m |
|
Khoảng cách phát lớn nhất
|
2000 m |
|
Thời gian đáp ứng
|
50ms đến 700ms, thay đổi được |
|
Nguồn cấp
|
10 ~30 VDC (phân biệt cực) |
|
Dòng tiêu thụ
|
BUS-100XF: ≤ 38mA (khoảng cách bảo vệ); tối đa 64mA |
|
Xuất tín hiệu báo động
|
Time division multiple transmission (Porality) |
|
Tín hiệu truyền
|
Tín hiệu báo động, môi trường, tamper và yếu nguồn điện |
|
Ngõ vào báo động
|
1 x NO/NC (tùy chọn) |
|
Ngõ vào tamper
|
1 x N/C |
|
Đèn LED (đỏ) báo động
|
LED sáng (bộ thu). Sáng khi ngắt tia, khi có tín hiệu, nguồn yếu |
|
Đèn LED (đỏ) báo độ nhạy
|
LED sáng (bộ thu). Sáng khi tia hồng ngoại thu được yếu |
|
Đèn LED (đỏ) nhớ vị trí b/động
|
LED (bộ thu) nhấp nháy: tự động tái lập LED (bộ thu) sáng: tái lập thủ công (chi khi kết nối với trung tâm/bộ giao diện) |
|
Điều chỉnh hướng tia
|
phương ngang: ±90°, phương đứng: ±20° |
|
Căn chỉnh tia
|
theo dõi mức tín hiệu bằng âm thanh, vôn kế. Căn chỉnh không dây (lựa chọn thêm) |
|
Nắp che
|
ngăn đọng sương, chống chim đậu |
|
Chuyển đổi 2 tia trên và dưới
|
Có |
|
Chức năng khác
|
tự động khuếch đại (Programmed AGC), khóa ngưỡng (Auto-gain lock) bộ nhớ chỉ thị báo động (Alarm memory indication), thay đổi cường độ tia phát điều chỉnh thời gian đáp ứng, lựa chọn tần số hoạt động của beams |
|
Độ kín
|
IP65 |
|
Vị trí lắp đặt
|
ngoài trời/ trong nhà. Trên tường hoặc cột |
|
Nhiệt độ vận hành
|
-25°C đến +60°C |
|
Khối lượng
|
Bộ phát: 1.500g; bộ thu: 1.550g |
|
Vật liệu
|
PC resin (Wine red) |
- Xuất xứ: Nhật Bản.
