Đầu báo hồng ngoại TAKEX PA-6614E (BL)

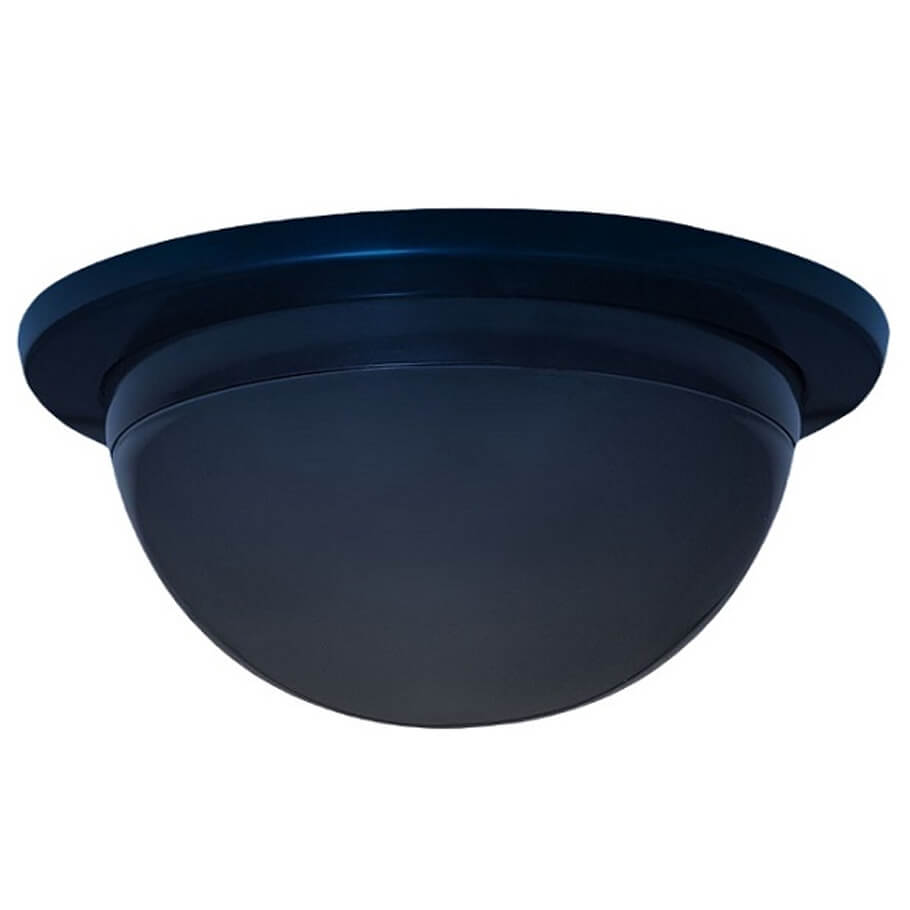

TAKEX PA-6614E (BL) là đầu báo chuyển động hồng ngoại thụ động (PIR) gắn trần trong nhà, thiết kế bán cầu nhỏ gọn, thẩm mỹ cao. Đây là phiên bản nâng cấp của PA-661E, tích hợp công nghệ xử lý tín hiệu thế hệ mới giúp tăng độ chính xác và giảm báo giả. Thiết bị cho phạm vi phát hiện rộng, độ nhạy linh hoạt và hoạt động ổn định ngay cả trong môi trường nhiệt độ cao. Phù hợp lắp đặt cho văn phòng, ngân hàng, siêu thị và nhà ở. Phiên bản (BL) có màu đen hiện đại.
Tính năng nổi bật
- Công nghệ PIR 2 gương phản xạ: Hệ thống hai gương cầu hồng ngoại tăng độ bao phủ và cải thiện độ chính xác, hạn chế báo giả do động vật nhỏ dù lắp ở nhiều vị trí khác nhau.
- Mạch xử lý bản đồ logic thế hệ mới: Phân tích tín hiệu thông minh, giúp phân biệt rõ ràng giữa chuyển động của con người và vật nuôi, vượt trội hơn so với mạch AND truyền thống.
- Bù nhiệt độ động (Dynamic Temperature Compensation): Tự động điều chỉnh theo nhiệt độ môi trường, đảm bảo khả năng phát hiện ổn định ngay cả khi nhiệt độ nền lên đến 55°C.
- Phạm vi phát hiện lên đến 14m: Phủ sóng rộng với 38 cặp vùng nhận diện, thích hợp cho không gian mở hoặc trần cao.
- Độ nhạy điều chỉnh linh hoạt: 60% / 80% / 100% / 120% cho phép tùy chỉnh phù hợp với từng môi trường lắp đặt thực tế.
- Thiết kế kín chống côn trùng: Hạn chế tối đa tình trạng xâm nhập gây nhiễu bên trong thiết bị.
- Rơ-le bán dẫn NO/NC: Hoạt động hoàn toàn yên lặng, tiếp điểm khô ổn định, tương thích tốt với các tủ báo động hữu tuyến.
- Chức năng nhớ báo động: Đèn LED vàng lưu trạng thái báo động, giúp kỹ thuật viên dễ dàng xác định vị trí kích hoạt.
- Lắp đặt linh hoạt: Gắn trần tiêu chuẩn (2.5–6m); có thể gắn tường bằng phụ kiện BCW-401 hoặc gắn cột với BL-5000.
- Tự chẩn đoán và cân bằng nhiệt: Giúp thiết bị hoạt động bền bỉ, giảm chi phí bảo trì.
Thông số kỹ thuật
| Mã sản phẩm | PA-6614E (BL) |
| Công nghệ | Hồng ngoại thụ động (2 gương cầu phản xạ) |
| Phạm vi phát hiện | Tối đa 14m |
| Vùng nhận diện | 38 cặp |
| Nguồn cấp | 7V đến 30V DC (không phân cực) |
| Công suất tối đa | 8mA |
| Ngõ ra báo động (1) |
Tiếp điểm khô ngõ ra N.O./N.C.
+ Tải: 24V (AC/DC) 0.25A (tối đa) (tải điện trở) + Thời gian giữ tiếp điểm (+2 giây) + Điện trở bảo vệ 3.3 Ω |
| Bộ nhớ báo động |
Nhấp nháy 3 phút, đèn sáng 47 phút và tự động đặt lại (có thể chọn BẬT / TẮT)
|
| Đèn chỉ thị báo động |
Đèn LED đỏ
+ Nhấp nháy khi khỏi động + Đèn sáng khi báo động (đèn led có thể vô hiệu hóa) |
| Đèn chỉ thị bộ nhớ |
Đèn LED vàng
+ Nhấp nháy khi khỏi động + Đèn sáng khi báo bộ nhớ |
| Ngõ ra báo cạy phá | Tiếp điểm khô ngõ ra N.C. + Tải: 30V (AC/DC) 0.25A |
| Độ nhạy điều chỉnh | 60%/80%/100%/120% |
| Chức năng khác | Tự chẩn đoán tình trạng Cân bằng nhiệt độ |
| Kết nối | Đầu nối trên đế (rời) |
| Nhiệt độ hoạt động | -15°C đến +55°C (+5°F đến 131°F) không ngưng hơi. |
| Vị trí gắn | Gắn trần, trong nhà Gắn tường với phụ kiện BCW-401 |
| Khối lượng | 120 g |
| Màu sắc | Đen |
