Cáp vặn xoắn hạ thế 4 lõi 0.6/1kV CADIVI LV-ABC-4x150
- Part Number: 53002298.
- Cáp vặn xoắn hạ thế, 4 lõi, ruột nhôm, cách điện XLPE.
- Cáp vặn xoắn hạ thế ruột nhôm LV-ABC dùng cho hệ thống truyền tải và phân phối điện treo trên không, cấp điện áp 0.6/1 kV.
- Tiêu chuẩn áp dụng: TCVN 6447/AS 3560-1.

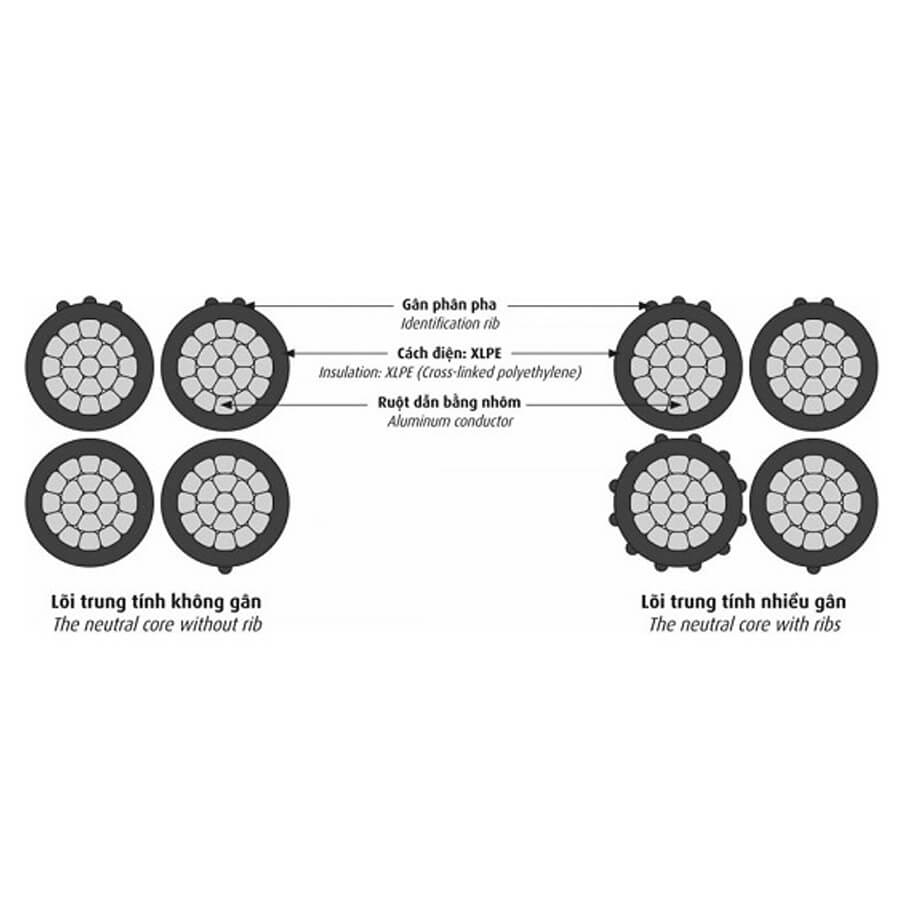

- Nhận biết lõi: Bằng gân nổi và số trên nền cách điện màu đen.
Đặc tính kỹ thuật
- Cấp điện áp U0/U: 0.6/1 kV.
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 80°C.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250°C.
- Kiểu: Toàn bộ cáp chịu lực căng đỡ, các pha và trung tính có kích thước bằng nhau.
- Cách điện: XLPE màu đen (có pha Masterbatch, hàm lượng carbon ≥ 2%) kháng tia UV, với ứng suất kéo tối đa để có thể truyền qua phần cách điện XLPE tại kẹp căng là 40MPa.
- Dạng ruột dẫn: Sợi nhôm xoắn đồng tâm và ép chặt.
- Vật liệu của ruột dẫn: Nhôm với suất kéo đứt tối thiểu là 140MPa.
- Lực căng làm việc tối đa bằng 28% lực kéo đứt nhỏ nhất của bó cáp (28% MBL).
- Lực căng hằng ngày tối đa 18% lực kéo đứt nhỏ nhất của bó cáp (18% MBL).
| Model | LV-ABC-4x150 |
| Tải kéo đứt nhỏ nhất của ruột dẫn | 21,0 kN |
| Chiều dày trung bình nhỏ nhất của cách điện | 1,7 mm |
| Chiều dày nhỏ nhất của cách điện tại điểm bất kỳ | 1,43 mm |
| Chiều dày lớn nhất của cách điện tại điểm bất kỳ | 2,3 mm |
| Đường kính lõi tối đa (không kể gân nổi) | 18,9 mm |
| Tải nhỏ nhất đối với độ bám dính của cách điện | 300 kg |
| Khả năng mang tải cho phép mỗi pha | 285 A |
| Bán kính uốn cong tối thiểu của bó cáp | 410 mm |
| Tải kéo đứt nhỏ nhất của bó cáp (MBL) | 84,0 kN |
| Đường kính bao ngoài tối đa của bó cáp | 45,6 mm |
| Khối lượng cáp gần đúng | 1960 kg/km |
| Ruột dẫn | |
| Tiết diện danh định | 150 mm² |
| Số lượng sợi trong ruột dẫn | 19 N° |
| Đường kính ruột dẫn gần đúng | 14,7 mm |
| Điện trở DC tối đa ở 20°C | 0,206 Ω/km |
