Cáp trung thế 1 lõi có màn chắn kim loại, có giáp bảo vệ 24kV CADIVI CXV/S/DATA-70-12/20(24)kV
- Part Number: 56005190.
- Cáp trung thế có màn chắn kim loại, có giáp bảo vệ - 12/20(24)kV hoặc 12.7/22(24)kV, 1 lõi, ruột đồng, bán dẫn ruột dẫn, cách điện XLPE, bán dẫn cách điện, màn chắn kim loại, giáp băng nhôm bảo vệ, vỏ PVC.
- Cáp trung thế có màn chắn kim loại, có giáp bảo vệ dùng để truyền tải, phân phối điện, tần số 50Hz, lắp đặt trên không, đi trong thang cáp, máng, chôn trực tiếp trong đất hoặc trong ống.
- Nhiệt độ làm việc dài hạn cho phép đối với cáp là 90°C.
- Nhiệt độ cực đại cho phép khi ngắn mạch là 250°C, với thời gian không quá 5 giây.
- Cấp điện áp: 12/20(24)kV hoặc 12.7/22(24)kV.
- Tiêu chuẩn áp dụng: TCVN 5935-1/IEC 60502-2.

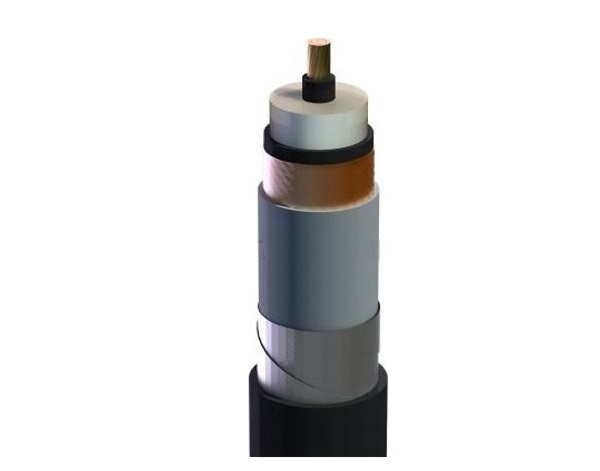

Cấu tạo cáp
- Ruột dẫn: Sợi đồng mềm, xoắn đồng tâm và ép chặt.
- Màn chắn ruột (lớp bán dẫn trong): Là một lớp bọc bằng vật liệu bán dẫn.
- Lớp cách điện: Bằng XLPE.
- Lớp bán dẫn ngoài: Là một lớp bọc bằng vật liệu bán dẫn.
- Màn chắn kim loại: Gồm một lớp băng đồng được quấn trực tiếp lên lớp bán dẫn ngoài.
- Lớp phân cách: Bằng nhựa PVC.
- Giáp băng bảo vệ: Gồm 2 lớp băng nhôm.
- Vỏ: Bằng PVC.
Đặc tính kỹ thuật
| Model | CXV/S/DATA-70-12/20(24)kV |
| Tiết diện | 70 mm² |
| Điện trở DC lớn nhất ở 20°C | 0.268 Ω/km |
| Ruột dẫn | |
| Cấu tạo ruột dẫn (N°/mm) | 19/CC |
| Đường kính ruột dẫn | 9.70 mm |
