Cáp điện lực trung thế treo 24kV CADIVI AX1V
- Cáp trung thế treo 12/20(24)kV hoặc 12.7/22(24)kV, ruột nhôm, bán dẫn ruột dẫn, cách điện XLPE, vỏ PVC.
- Cáp trung thế treo dùng để truyền tải, phân phối điện, cấp điện áp 12/20(24)kV hoặc 12.7/22(24)kV, tần số 50Hz, lắp đặt trên cột.
- Nhiệt độ làm việc dài hạn cho phép đối với cáp là 90°C.
- Nhiệt độ cực đại cho phép khi ngắn mạch là 250°C, với thời gian không quá 5 giây.
- Tiêu chuẩn áp dụng: TCVN 5935-1995.

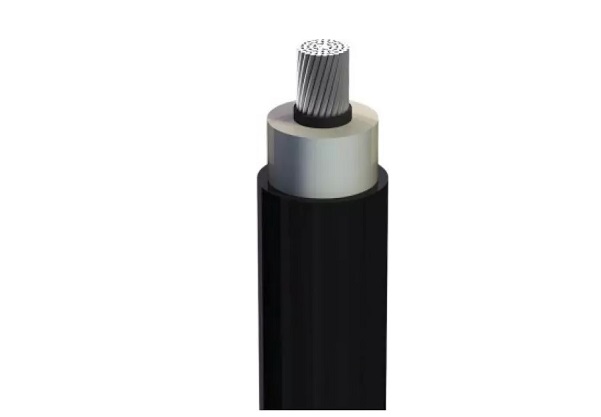

Cấu tạo cáp
- Ruột dẫn: Ruột dẫn xoắn đồng tâm không các ép chặt được từ các sợi nhôm cứng, không có chống thấm ruột dẫn.
- Màn chắn ruột: Là một lớp bọc bằng vât liệu bán dẫn.
- Lớp cách điện: Bằng XLPE.
- Vỏ bọc bên ngoài: Bằng PVC.
| STT | Part Number | Tên sản phẩm | Tiết diện | Cấu tạo ruột dẫn (N°/mm) | ĐƠN GIÁ (VNĐ) |
| 1 | 56007697 | AX1V-25-12.7/22(24)kV | 25 mm² | 7/2.14 | |
| 2 | 56007700 | AX1V-35-12.7/22(24)kV | 35 mm² | 7/2.52 | |
| 3 | 56007704 | AX1V-50-12.7/22(24)kV | 50 mm² | 19/1.80 | |
| 4 | 56007709 | AX1V-70-12.7/22(24)kV | 70 mm² | 19/2.14 | |
| 5 | 56007712 | AX1V-95-12.7/22(24)kV | 95 mm² | 19/2.52 | |
| 6 | 56007715 | AX1V-120-12.7/22(24)kV | 120 mm² | 37/2.03 | |
| 7 | 56007719 | AX1V-150-12.7/22(24)kV | 150 mm² | 37/2.30 | |
| 8 | 56007724 | AX1V-185-12.7/22(24)kV | 185 mm² | 27/2.52 | |
| 9 | 56007728 | AX1V-240-12.7/22(24)kV | 240 mm² | 62/2.25 | |
| 10 | 56007734 | AX1V-300-12.7/22(24)kV | 300 mm² | 62/2.52 | |
| 11 | 56007739 | AX1V-400-12.7/22(24)kV | 400 mm² | 61/2.90 |
