Cáp điện lực trung thế 3 lõi có màn chắn kim loại 24kV CADIVI AXV/SE

Mã SP: 40195062 Hãng SX: Bảo hành:

Vui lòng gọi

Cáp trung thế có màn chắn kim loại 12/20(24)kV hoặc 12.7/22(24)kV, 3 lõi, ruột nhôm, bán dẫn ruột dẫn

Cáp điện lực trung thế 3 lõi có màn chắn kim loại 24kV CADIVI AXV/SE

- Cáp trung thế có màn chắn kim loại 12/20(24)kV hoặc 12.7/22(24)kV, 3 lõi, ruột nhôm, bán dẫn ruột dẫn, cách điện XLPE, bán dẫn cách điện, màn chắn kim loại cho từng lõi, vỏ PVC.

- Cáp trung thế có màn chắn dùng để truyền tải, phân phối điện, tần số 50Hz, lắp đặt trên không, đi trong thang cáp, máng, chôn trực tiếp trong đất hoặc trong ống.

- Nhiệt độ làm việc dài hạn cho phép đối với cáp là 90°C.

- Nhiệt độ cực đại cho phép khi ngắn mạch là 250°C, với thời gian không quá 5 giây.

- Tiêu chuẩn áp dụng: TCVN 5935-2/IEC60502-2.

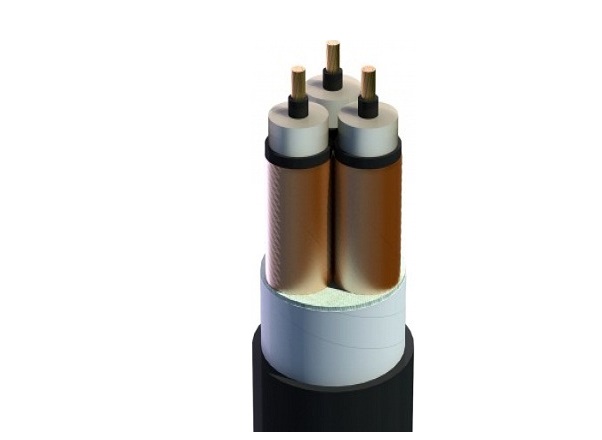

Cấu tạo cáp

- Ruột dẫn: Sợi nhôm cứng xoắn đồng tâm và ép chặt.

- Màn chắn ruột dẫn: Là một lớp bọc bằng vật liệu bán dẫn.

- Lớp cách điện: Bằng XLPE.

- Lớp bán dẫn ngoài: Là một lớp bọc bằng vật liệu bán dẫn.

- Màn chắn kim loại: Gồm một lớp băng đồng được quấn trực tiếp lên lớp bán dẫn ngoài của từng lõi cáp.

- Lớp độn lót: Sợi PP.

- Băng quấn: Quấn quanh cụm lõi.

- Vỏ: Bằng PVC.

STT	Part Number	Tên sản phẩm	Tiết diện (mm²)	Chiều dày cách điện (mm)	Chiều dày vỏ (mm)	Đường kính tống (mm)	ĐƠN GIÁ (VNĐ)
1	56007854	AXV/SE-3x50-12.7/22(24)kV	3x50	2.5	2.2	42.54
2	56007857	AXV/SE-3x70-12.7/22(24)kV	3x70	2.5	2.4	46.65
3	56007859	AXV/SE-3x95-12.7/22(24)kV	3x95	2.5	2.5	50.56
4	56007861	AXV/SE-3x120-12.7/22(24)kV	3x120	2.5	2.6	53.56
5	56007863	AXV/SE-3x150-12.7/22(24)kV	3x150	2.5	2.7	57.97
6	56007867	AXV/SE-3x185-12.7/22(24)kV	3x185	2.5	2.8	61.27
7	56007869	AXV/SE-3x240-12.7/22(24)kV	3x240	2.6	3.1	67.08
8	56007874	AXV/SE-3x300-12.7/22(24)kV	3x300	2.8	3.3	73.1
9	56007877	AXV/SE-3x400-12.7/22(24)kV	3x400	3	3.6	81.5
