Cáp điện lực trung thế 3 lõi có màn chắn kim loại, có giáp bảo vệ 24kV CADIVI AXV/SE-DSTA

Mã SP: 40192813 Hãng SX: Bảo hành:

Vui lòng gọi

Cáp trung thế có màn chắn kim loại, có giáp bảo vệ, 12/20(24)kV hoặc 12.7/22(24)kV, 3 lõi, ruột nhôm

Cáp điện lực trung thế 3 lõi có màn chắn kim loại, có giáp bảo vệ 24kV CADIVI AXV/SE-DSTA

- Cáp trung thế có màn chắn kim loại, có giáp bảo vệ, 12/20(24)kV hoặc 12.7/22(24)kV, 3 lõi, ruột nhôm, bán dẫn ruột dẫn, cách điện XLPE, bán dẫn cách điện, màn chắn kim loại cho từng lõi, giáp băng thép bảo vệ, vỏ PVC.

- Cáp trung thế có màn chắn dùng để truyền tải, phân phối điện, tần số 50Hz, lắp đặt trên không, đi trong thang cáp, máng, chôn trực tiếp trong đất hoặc trong ống.

- Nhiệt độ làm việc dài hạn cho phép đối với cáp là 90°C.

- Nhiệt độ cực đại cho phép khi ngắn mạch là 250°C, với thời gian không quá 5 giây.

- Tiêu chuẩn áp dụng: TCVN 5935-2/IEC60502-2.

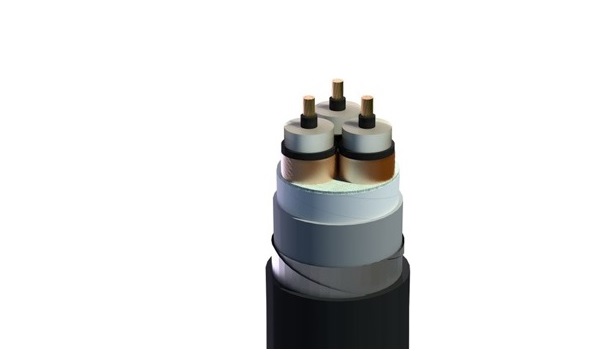

Cấu tạo cáp

- Ruột dẫn: Sợi nhôm cứng, xoắn đồng tâm và ép chặt.

- Màn chắn ruột (lớp bán dẫn trong): Là một lớp bọc bằng vật liệu bán dẫn.

- Lớp cách điện: Bằng XLPE.

- Lớp bán dẫn ngoài: Là một lớp bọc bằng vật liệu bán dẫn.

- Màn chắn kim loại: Gồm một lớp băng đồng được quấn trực tiếp lên từng lõi cáp.

- Lớp độn lót: Sợi PP.

- Băng PET: Quấn quanh cụm lõi.

- Lớp phân cách: Bằng nhựa PVC.

- Giáp băng bảo vệ: Gồm 2 lớp băng thép mạ kẽm.

- Vỏ: Bằng PVC.

STT	Part Number	Tên sản phẩm	Tiết diện (mm²)	Chiều dày cách điện (mm)	Chiều dày vỏ (mm)	Đường kính tống (mm)	ĐƠN GIÁ (VNĐ)
1	56006400	AXV/SE-DSTA-3x50-12/20(24)kV	3x50	2.5	2.4	47.54
2	56006401	AXV/SE-DSTA-3x70-12/20(24)kV	3x70	2.5	2.5	51.55
3	56006402	AXV/SE-DSTA-3x95-12/20(24)kV	3x95	2.5	2.7	55.96
4	56006403	AXV/SE-DSTA-3x120-12/20(24)kV	3x120	2.5	2.8	58.96
5	56006405	AXV/SE-DSTA-3x150-12/20(24)kV	3x150	2.5	2.9	63.57
6	56006406	AXV/SE-DSTA-3x185-12/20(24)kV	3x185	2.5	3	66.87
7	56006407	AXV/SE-DSTA-3x240-12/20(24)kV	3x240	2.6	3.2	70.5
8	56006409	AXV/SE-DSTA-3x300-12/20(24)kV	3x300	2.8	3.5	77.2
9	56006411	AXV/SE-DSTA-3x400-12/20(24)kV	3x400	3	3.8	87
