Cáp điện lực hạ thế có giáp bảo vệ 4 lõi 0.6/1kV CADIVI CXV/DSTA-4x300
- Part Number: 56002546

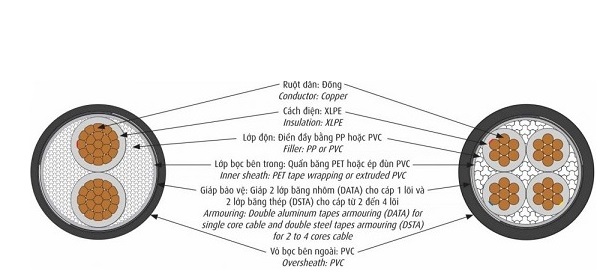

- Cáp điện lực hạ thế có giáp bảo vệ 4 lõi, ruột đồng, cách điện XLPE, giáp băng thép bảo vệ, vỏ PVC.
- Cáp CXV/DSTA dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0.6/1 kV, lắp đặt cố định.
- Tiêu chuẩn áp dụng: TCVN 5935-1.
Đặc tính kỹ thuật
- Cấp điện áp U0/U: 0.6/1 kV.
- Điện áp thử: 3.5 kV (5 phút).
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90°C.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250°C.
| Model | CXV/DSTA-4x300 |
| Chiều dày cách điện danh nghĩa | 1.8 mm |
| Chiều dày băng thép danh nghĩa | 0.5 mm |
| Chiều dày vỏ danh nghĩa | 3.1 mm |
| Đường kính tổng gần đúng | 69.5 mm |
| Khối lượng cáp gần đúng | 14289 kg/km |
| Ruột dẫn | |
| Tiết diện danh nghĩa | 4x300 mm² |
| Kết cấu | CC (Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor) |
| Đường kính ruột dẫn gần đúng | 20.4 mm |
| Điện trở DC tối đa ở 20°C | 0.0601 Ω/km |
