Cáp điện lực hạ thế 3 lõi 0.6/1kV CADIVI CVV-3x50
- Part Number: 56001090.

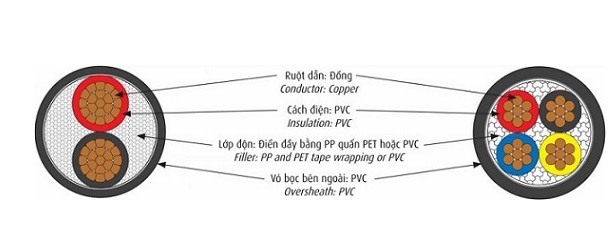

- Cáp điện lực hạ thế 0.6/1kV, 3 lõi, ruột đồng, cách điện PVC, vỏ PVC.
- Cáp CVV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.
- Tiêu chuẩn áp dụng: TCVN 5935-1.
- Nhận biết lõi:
+ Bằng màu cách điện hoặc vạch màu: Màu đỏ - vàng - xanh - đen.
+ Hoặc theo yêu cầu khách hàng.
Đặc tính kỹ thuật
- Cấp điện áp U0/U: 0.6/1 kV.
- Điện áp thử: 3.5 kV (5 phút).
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70°C.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:
+ 140°C, với tiết diện lớn hơn 300mm².
+ 160°C, với tiết diện nhỏ hơn hoặc bằng 300mm².
| Chiều dày cách điện danh nghĩa | 1.4 mm |
| Chiều dày vỏ danh nghĩa | 1.8 mm |
| Đường kính tổng gần đúng | 26.8 mm |
| Khối lượng cáp gần đúng | 1670 kg/km |
| Ruột dẫn | |
| Tiết diện danh nghĩa | 50 mm² |
| Kết cấu | CC- Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor. |
| Đường kính ruột dẫn gần đúng | 8.0 mm |
| Điện trở DC tối đa ở 20°C | 0.387 Ω/km |
