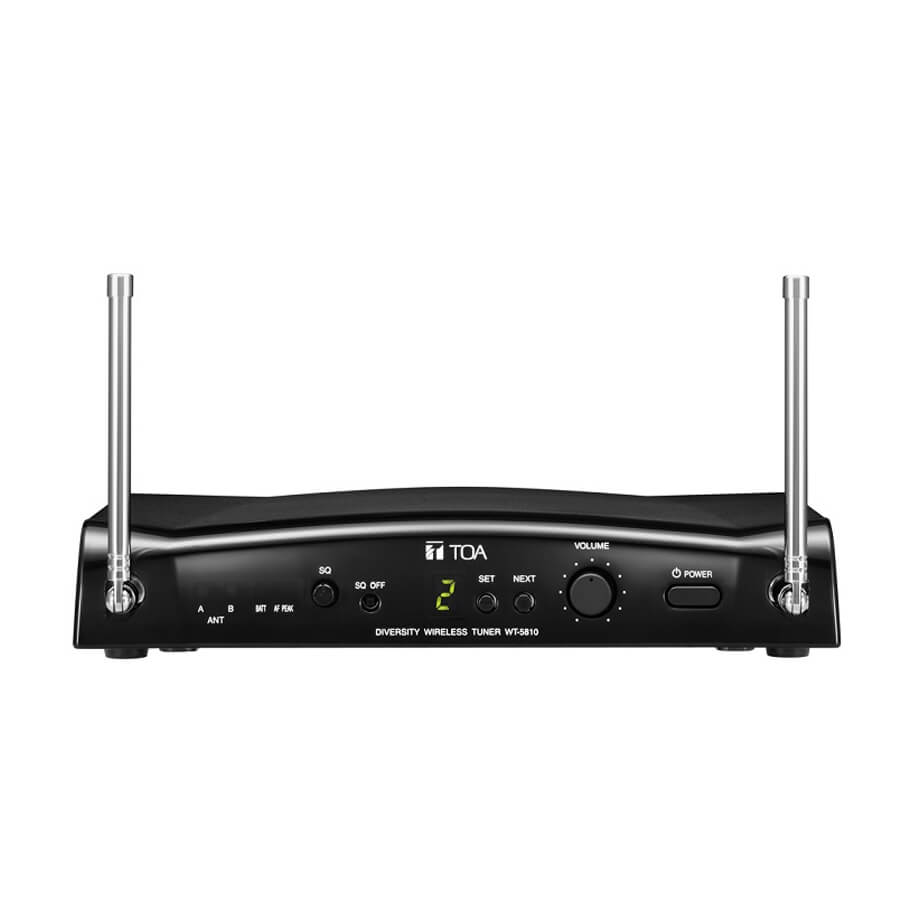

Bộ thu không dây UHF TOA WT-5810
- Bộ thu không dây hoạt động theo nguyên lý tổng hợp mạch vòng khóa pha kín (PLL) và sử dụng kỹ thuật phân tập của TOA được sử dụng trong hệ thống thu phát sóng UHF không dây. Có khả năng khử nhiễu môi trường.
Đặc tính kỹ thuật
| Model | WT-5810 |
| Nguồn điện | Nguồn DC (sử dụng bộ chuyển đổi AC-DC) |
| Công suất tiêu thụ | 130 mA (12 VDC) |
| Dải tần số thu | 636 - 666 MHz, UHF (Version F01) |
| Số kênh | 16 kênh |
| Hệ thống nhận | Double super-heterodyne |
| Kỹ thuật điều chế | Sóng phân tập không gian (không gian thực) |
| Ngõ ra trộn | MIC: -60 dB, 600 Ω, cân bằng, cổng kết nối kiểu XLR-3-32 LINE: -20 dB, 600 Ω, không cân bằng, kiểu giắc phone |
| Ngõ vào trộn | -20 dB, 10 kΩ, không cân bằng, kiểu giắc phone |
| Đầu vào ăng ten | 75 Ω, BNC (nguồn phantom cho ăng ten), 9 V DC, 30 mA (tối đa) |
| Ngõ ra Ăng-ten | 75 Ω, BNC (Độ khuếch đại 0 dB) |
| Độ nhạy thu | 90 dB hoặc hơn, tín hiệu trên nhiễu S/N (đầu vào 20 dBµV, độ lệch 40 kHz) |
| Độ nhạy Squelch | 16 – 40 dBµV có thể điều chỉnh |
| Hệ thống Squelch | Sử dụng cả nhiễu SQ, sóng mang SQ và âm SQ |
| Tần số âm | 32.768 kHz |
| Đèn hiển thị | Audio (6 bước), RF (6 bước), ANT A/B, Audio (báo đỉnh), báo PIN |
| Kiểm tra kênh | Có thể quét tần số sử dụng |
| Tỷ số tín hiệu trên nhiễu S/N | 104 dB hoặc hơn |
| Độ méo âm | 1% hoặc nhỏ hơn (điển hình) |
| Đáp tuyến tần số | 100 Hz - 15 kHz, ±3 dB |
| Nhiệt độ hoạt động | -10 ℃ tới +50 ℃ |
| Độ ẩm | 30 % to 85 %RH |
| Vật liệu | Nhựa, màu đen |
| Kích thước | 206 (R) x 40.6 (C) x 152.7 (S) mm |
| Khối lượng | 590 g |
- Xuất xứ: Đài Loan.
- Bảo hành: 12 tháng.
