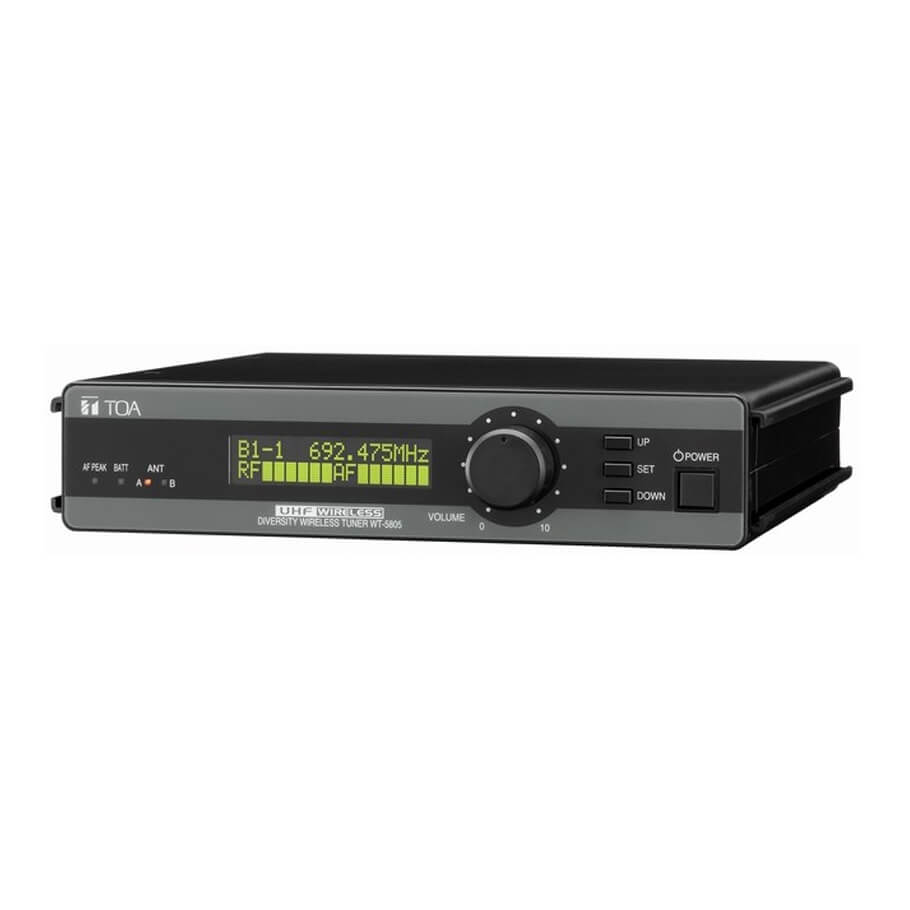

Bộ thu không dây UHF TOA WT-5805
- Hoạt động theo nguyên lý tổng hợp mạch vòng khóa pha kín (PLL)
- Có 4 băng tần, mỗi băng có 16 kênh tần số.
- Sử dụng kỹ thuật điều chế sóng phân tập không gian thực.
- Hệ thống thu đổi tần kép có độ ổn định, hiệu suất cao.
- Màn hình hiển thị LCD.
- Chức năng trộn tín hiệu đầu vào tự động
- Chức năng khử nhiễu sóng mang và tạp âm.
- Có chức năng dò kênh và quét tần số.
- Được thiết kế có thể lắp đặt trên tủ 19 inch.
Đặc tính kỹ thuật
| Nguồn cung cấp | Nguồn điện lưới AC (Sử dụng Adaptor) |
| Nguồn điện tiêu thụ | 200 mA (12 V DC) |
| Tần số thu | 636 - 865 MHz*, UHF |
| Kênh có thể chọn | 64 tần số có thể chọn |
| Hệ thống thu | Double super-heterodyne |
| Hệ thống phân tập | Phân tập không gian |
| Ngõ ra hỗn hợp | MIC: -60 dB(*1), 600 Ω, balanced, XLR-3-32 type connector LINE: -20 dB(*1), 600 Ω, unbalanced, phone jack |
| Ngõ vào hỗn hợp | -20 dB(*1), 10 kΩ, unbalanced, phone jack |
| Antenna Input | 75 Ω, BNC (phantom powering for antenna), 9 V DC, 30 mA (max) |
| Độ nhạy thu | 90 dB hoặc hơn, Tỉ số S/N (20 dBμV input, 40 kHz deviation) |
| Squelch Sensitivity | 18 - 40 dBμV có thể thay đổi được |
| Squelch System | Using together of noise SQ, carrier SQ and tone SQ |
| Tone Frequency | 32.768 kHz |
| Chỉ thị | Audio (6 step), RF (6 step), ANT A/B, Audio (peak), Battery alarm |
| Kiểm tra kênh | Quét các tần số có thể sử dụng |
| Tỉ số S/N | 110 dB hoặc hơn (A-Trọng lượng, unbalanced output) |
| Méo hài | 1 % hoặc ít hơn (tiêu biểu) |
| Đáp ứng tần số | 100 Hz - 15 kHz, ±3 dB |
| Nhiệt độ hoạt động | -10 độ đến +50 độ |
| Thành phẩm | Nhựa, màu đen |
| Kích thước | 210 (W) × 44 (H) × 205.1 (D) mm |
| Trọng lượng | 700 g |
| Phụ kiện | AC adapter(*3) …1, Wireless antenna …2 |
| Tùy chọn | Đế lắp đặt kit: MB-WT3 (for rack mounting one WT-5805 unit) MB-WT4 (for rack mounting two WT-5805 units) |
- Bảo hành: 12 tháng.
