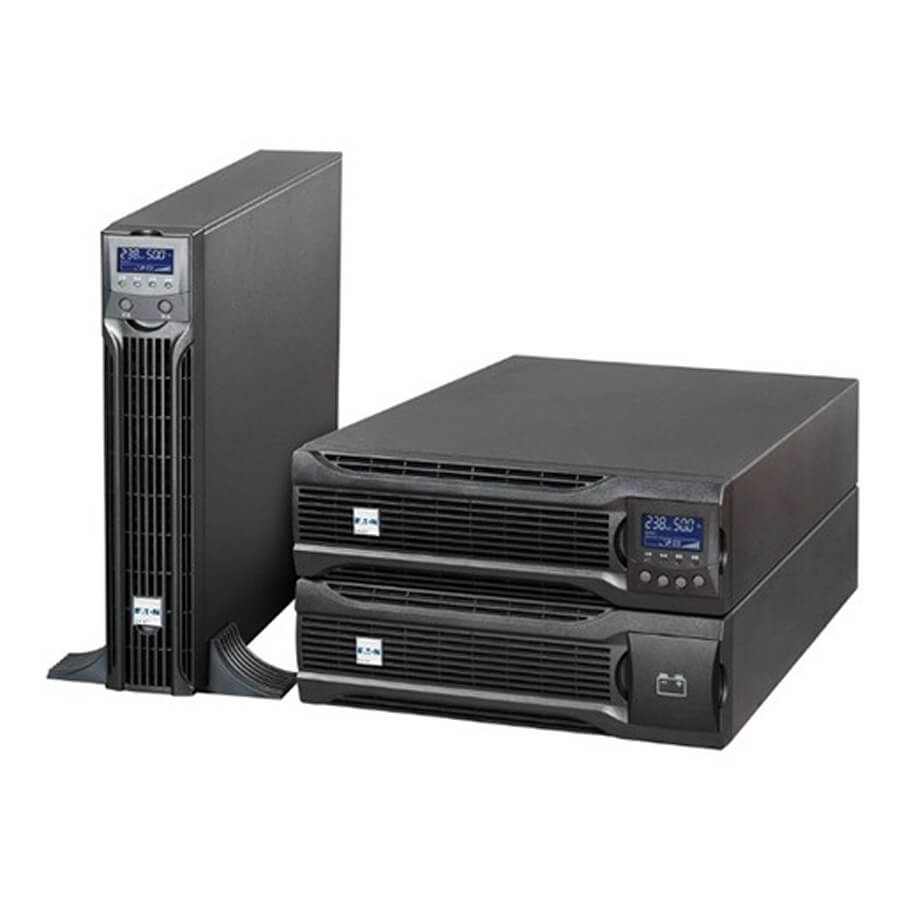

Bộ lưu điện UPS EATON DXRT 10Ki (9104-32686EA1)
Part Number: 9104-32686EA1
- Công suất: 10KVA/10KW.
- Công nghệ: chuyển đổi kép trực tuyến cho hiệu suất chuyển đổi năng lượng ở chế độ online lên đến 95%, chế độ hiệu suất cao >98%.
- Hỗ trợ vận hành song song, mở rộng công suất đến 3 UPS.
- Dải điện áp đầu vào rộng: 110-275VAC.
- Dải tần số: 40-70Hz.
- Méo hài dòng điện đầu vào: <3%.
- Điện áp đầu ra: 208/220/230/240V ± 1%.
- Tần số đầu ra: 50/60 Hz ± 0.1.
- Công tắc bảo trì (Maintenance bypass switch): có sẵn.
- Thời gian lưu điện: 2 phút ở 100% tải, 8 phút ở 50% tải (tại hệ số công suất PF=0.9).
- Có thể mở rộng thời gian lưu điện và điều chỉnh dòng nạp từ 0-4A để phù hợp số mô-đun ắc quy gắn ngoài.
- Kích thước mô-đun nguồn (WxDxH): 443 x 570 x 87 mm (2U).
- Trọng lượng mô-đun nguồn: 14.5kg.
- Kích thước mô-đun ắc quy (WxDxH): 443 x 593 x 129 mm (3U).
- Trọng lượng mô-đun ắc quy: 45.5kg.
- Bộ lưu điện bao gồm 2U mô-đun nguồn, 3U mô-đun ắc quy.
Thông số kỹ thuật
| Model | DXRT 10Ki |
| Rating | 10KVA/10KW |
| Format | Tower / Rack |
| Input | |
| Input voltage range | 110VAC~275VAC |
| Input frequency range | 40~70Hz |
| Power factor | ≥ 0.995 |
| Harmonic (linear load) | <3% |
| Output | |
| Power factor | 1 |
| Output voltage | 208 / 220 / 230 / 240VAC (default 220VAC) |
| Voltage variation | ±1% |
| Output frequency (battery mode) | (50/60±0.1)Hz |
| Voltage distortion (linear load) | <1% |
| Overload capacity | 105%~125% for 10 minutes; 125%~150% for 30 seconds |
| Battery | |
| Type | Valve-controlled maintenance-free lead-acid type |
| Battery voltage | 16pcs default (20pcs optional) |
| Backup time - Full load/ 50% load (PF=0.9) | 2 minutes / 8 minutes |
| Charger current | 0~4A (default 2A) |
| UPS Characteristics | |
| Efficiency | double conversion mode 95%; ECO mode 98% |
| Maintenance bypass switch | Built-in |
| Others | |
| Communication | RS232 / USB / Network-M2/ INDGW-M2/ Relay-MS cards |
| Display | Graphical LCD + LED indicator |
| Dimensions (W x D x H) | 443 x 570 x 87 mm EBM 443 x 593 x 129 mm |
| Weight | 14.5kg EBM 45.5kg |
| Operating temperature | 0 to 40°C |
| Protection level | IP20 |
| Parallel | Support 3 units |
- Bảo hành: 36 tháng.
