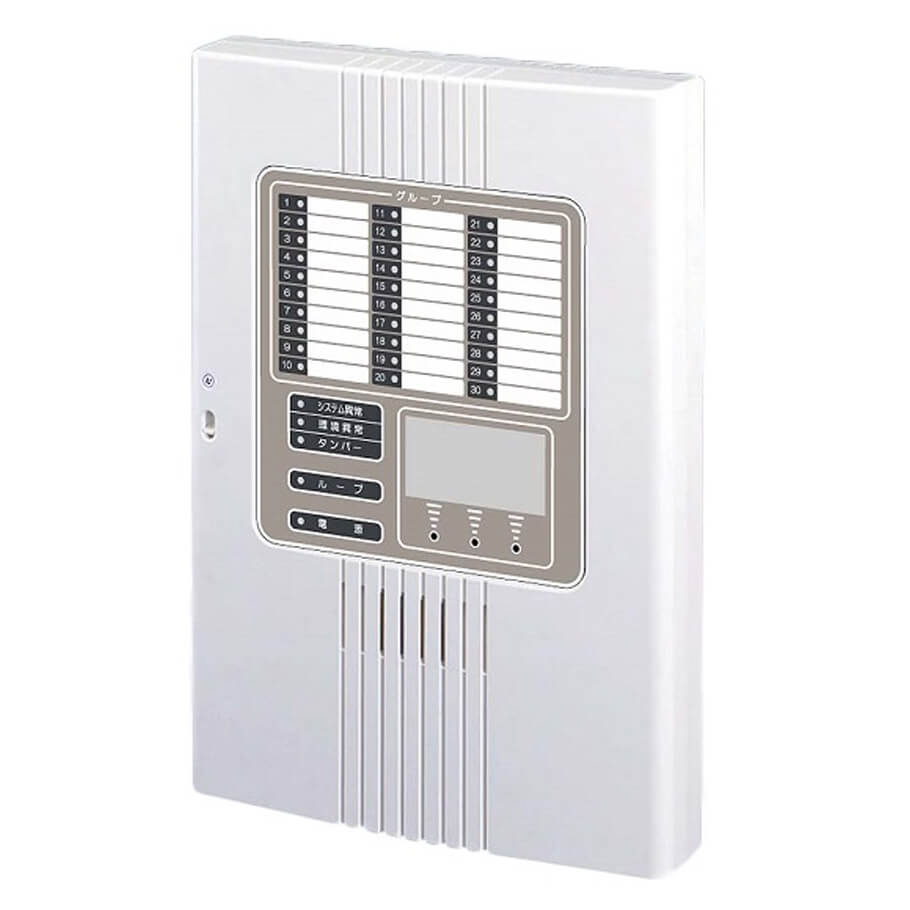

Bộ điều khiển báo động địa chỉ BUSNET TAKEX BUS-C800
- Kết nối tối đa 255 thiết bị BUSNET.
- 30 cổng ra theo nhóm (tập hợp một hay nhiều địa chỉ).
- 72 cổng ra tương ứng với mỗi địa chỉ (cảm biến).
- Chỉ sử dụng 1 đường tín hiệu gồm 2 sợi cho toàn bộ hệ thống báo động.
- Có thể sử dụng dây thông thường cho cả tín hiệu lẫn cấp nguồn cho các cảm biến.
- Khoảng cách truyền dẫn lớn (giữa tủ trung tâm và cảm biến): 1.000m
- Tổng khoảng cách truyền dẫn giữa trung tâm và các cảm biến: 4.000m (đường kính dây = 0.9mm).
- Đường tín hiệu có thể xuất ra theo nhiều nhánh để tăng tầm bao phủ của hệ thống.
- Sử dụng bộ khuếch đại (BUS-RT1/ BUS-RT1A) để tăng gấp đôi khoảng cách.
- Dễ dàng cài đặt: thêm/bớt thiết bị.
- Các cảm biến/đầu báo thông thường có thể nối với hệ thống qua bộ mở rộng (BUS-U1).
- Tín hiệu rơ le (NC/NO) có thể được xuất ra tại bất cứ điểm nào có kết nối với đường tín hiệu.
Đặc tính kỹ thuật
| Điện áp hoạt động thiết bị đầu cuối | Địa chỉ 1–30: 10.5 – 28V DC Địa chỉ 31–255: 20 – 28V DC |
| Dòng điện tiêu thụ tối đa | 2A |
| Số thiết bị đầu cuối có thể kết nối | Tối đa 255 thiết bị |
| Phương thức truyền tín hiệu | Bus net (truyền chia theo thời gian), có phân biệt cực |
| Tốc độ truyền | Khoảng 8–16ms cho mỗi thiết bị |
| Loại tín hiệu giao tiếp | Phát hiện: báo động, tháo gỡ, lỗi môi trường, sụt áp, lỗi thiết bị |
| Địa chỉ thiết bị | Có thể thiết lập từ 1 đến 255 |
| Đầu vào từ xa | 1 ngõ vào, dùng cho công tắc 3 trạng thái |
| Đầu ra cảnh báo và lỗi | Tất cả đầu ra là tiếp điểm bán dẫn không mang điện (30V AC/DC – 0.25A) |
| Các loại đầu ra | Báo động theo nhóm / địa chỉ, lỗi hệ thống, lỗi môi trường, cảnh báo tháo gỡ |
| Cổng giao tiếp ngoài | Chuẩn RS-232C, tốc độ: 4800 – 38400bps, đầu nối chuyên dụng |
| Đèn hiển thị trạng thái | Báo động nhóm, lỗi hệ thống, lỗi môi trường, tháo gỡ, nguồn, vòng lặp |
| Tính năng bổ sung | Màn hình LCD, kiểm tra vòng, hiển thị lỗi hệ thống, báo điện áp yếu |
| Kết nối dây | Dùng đầu nối M4 tự siết cho tất cả kết nối nguồn và tín hiệu |
| Nhiệt độ hoạt động | -15°C đến +55°C (không ngưng tụ) |
| Vị trí lắp đặt | Trong nhà, gắn tường |
| Trọng lượng | 1,600g |
| Vỏ ngoài | Nhựa màu trắng |
- Xuất xứ: Nhật Bản.
- Bảo hành: 12 tháng.
