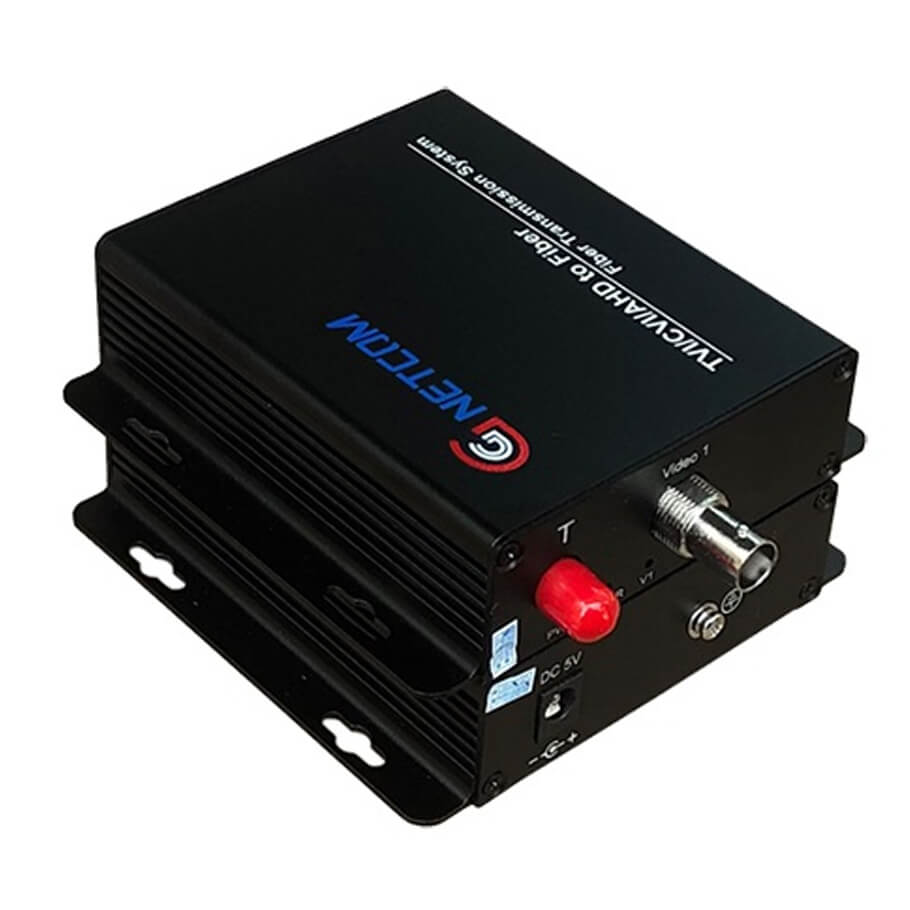

Bộ chuyển đổi Video quang 1 kênh GNETCOM HL-1V-20T/R-720P
- Bộ chuyển đổi Video quang 1 kênh cho camera AHD/CVI/TVI 720P (1.0MP)/960P (1.3MP).
- Khoảng cách truyền hình ảnh xa từ 0-20km với cáp quang Single-mode, 0-2km với cáp quang Multi mode.
- Được thiết kế nhỏ gọn có thể đặt gắn trong tủ, treo tường...
- Chất lượng cao, hoạt động ổn định, có lỗ thông giá cho thiết bị.
- Môi trường truyền dẫn: Cáp quang Single-mode, multi mode.
- Kết nối 1 kênh video AHD/HD-CVI/HD-TVI không nén dạng kỹ thuật số ≤ 10bit khoảng cách truyền tối đa 20km.
- Đầu nối giao tiếp quang: Loại chuẩn FC/SC/ST (đầu tròn vặn ren thông dụng) có đầu nối Fastconnect tròn.
- Bước sóng: 850/1310/1550 nm.
- Hỗ trợ chức năng Plug and Play 'Cắm là chạy' có thể hoạt động ngay mà không cần phải cấu hình.
- Đèn LED báo tín hiệu nguồn và tín hiệu video.
- Nguồn cấp: Sử dụng nguồn 5V1A, 2A.
Thông số kỹ thuật
| Optical | |
| Fiber Type | Single mode / multi mode fiber（9/125um） |
| Fiber Connector | FC |
| Distance | 20KM (Single mode fiber) |
| 2KM (Multi mode fiber) | |
| Wavelength single mode | Transmitter: T1310nm, R1550nm. |
| Receiver: T1550nm, R1310nm. | |
| Wavelength multi mode | 850 nm |
| Fiber Power | -9~ -5dBm |
| Rx Sensitivity | -24dBm |
| Video | |
| Video Interface Number | 1 channel |
| Physical Interface | BNC |
| Tx Input level | >500mVp-p |
| Rx Output level | 1-1.2 Vp-p |
| Bandwidth of Video | 50M (720P) 100M (1080P) |
| Differential Phase | ≤ 2 |
| Differential Gain | ≤ 2% |
| Input/Output Impedance | 75 Ω |
| Surge Protection | 10/700us: (1-1.5kv) |
| Sampling Digit | 10 Bit |
| Sampling Frequency | 60Mhz |
| Data | |
| Physical Interface | The industry standard connecting terminal |
| Interface Signal | RS485 / RS422 / RS232 / Manchester |
| Baud Rate | 0-400Kbps |
| BER | < 10 -9 |
| Operation Mode | Full duplex / half duplex |
| Environmental Demand | |
| Environmental Temperature | -30℃～+75℃ |
| Storage Environment | -40℃～+85℃ |
| Relative Humidity | 0-95% ( no condensation) |
| Mean Time Between Failures(MTBF) | ≥100 000 hours |
| EPS | DC5V |
- Bảo hành: 24 tháng.
