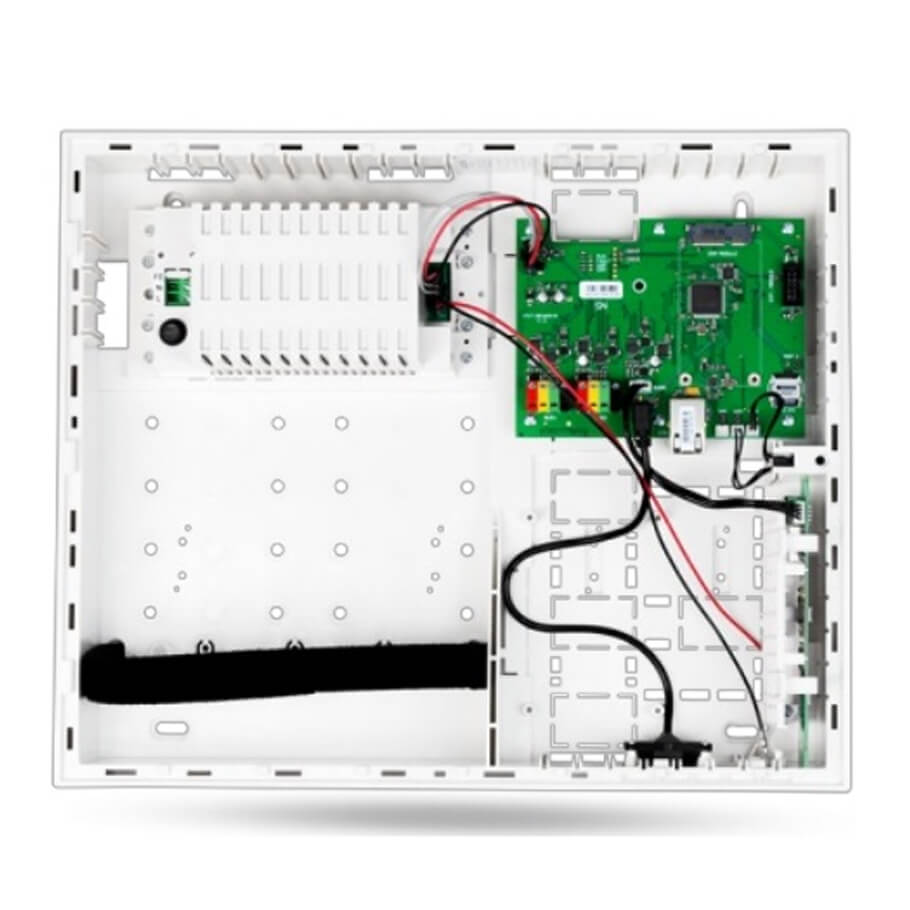

Bảng điều khiển GSM với Module LAN và Radio JABLOTRON JA-107KR
JABLOTRON JA-107KR là trung tâm điều khiển của hệ thống JABLOTRON 100+, phù hợp cho nhà lớn, văn phòng và doanh nghiệp. Thiết bị quản lý đồng thời nhiều cảm biến và thiết bị an ninh trong cùng một hệ thống. Trung tâm hỗ trợ cả kết nối BUS có dây và thiết bị không dây, giúp xây dựng hệ thống bảo vệ linh hoạt và ổn định. Sản phẩm được thiết kế để lắp đặt bởi kỹ thuật viên được chứng nhận của Jablotron.
Tính năng nổi bật
- Hỗ trợ tối đa 120 thiết bị không dây và 230 thiết bị BUS trong cùng một hệ thống.
- Quản lý 600 người dùng, phù hợp cho các hệ thống an ninh nhiều người sử dụng.
- Hỗ trợ 15 khu vực (section) cho phép phân chia và quản lý nhiều vùng bảo vệ khác nhau.
- Tích hợp 128 đầu ra PG có thể lập trình, hỗ trợ tự động hóa và điều khiển thiết bị ngoại vi.
- Hỗ trợ 64 lịch hoạt động độc lập, cho phép thiết lập các kịch bản hoạt động theo thời gian.
- Gửi 50 thông báo SMS và 15 thông báo giọng nói đến người dùng khi có sự kiện.
- Kết nối tối đa 5 trung tâm giám sát ARC với 5 giao thức truyền thông có thể lựa chọn.
- Trang bị 2 bảng đầu cuối BUS độc lập để kết nối các thiết bị trong hệ thống.
- Hỗ trợ mô-đun radio JA-111R và có thể mở rộng BUS bằng mô-đun JA-110Z-D.
- Tích hợp Ethernet LAN 10/100BASE cho kết nối mạng và truyền dữ liệu.
- Hỗ trợ mô-đun GSM/GPRS JA-192Y để gửi cảnh báo và kết nối dự phòng.
- Bộ nhớ lưu trữ khoảng 7 triệu sự kiện, bao gồm thời gian và ngày tháng chi tiết.
- Tính năng hệ thống nâng cao: chế độ ngày/đêm, chế độ bảo trì, phản hồi rời đi nhanh, cài đặt tự động và lịch hoạt động nâng cao.
- Tự động kích hoạt cảnh báo khi nhập sai mã quá 10 lần nhằm tăng cường bảo mật.
Technical specifications
| Control panel power supply | ~ 110 – 230 V/50 – 60 Hz, max. 0.85 A with fuse F1.6 A/250 V, Protection class II |
| Back-up battery | 12 V; 7 to 18 Ah (lead gel) |
| Maximum battery charging time | 48 h |
| BUS voltage (red - black) | 12.0 to 13.8 V |
| Maximum continuous current consumption from the control panel | 2000 mA permanent 3000 mA for 60 minutes (max. 2000 mA for one BUS) |
| Max. continuous current consumption for back-up 12 hours | - Without GSM communicator LAN – OFF: 1135 mA LAN – ON: 1107 mA - With GSM communicator LAN – OFF: 1100 mA LAN – ON: 1072 mA |
| Max. continuous current consumption for back-up 24 hours | - Without GSM communicator LAN – OFF: 535 mA LAN – ON: 499 mA - With GSM communicator LAN – OFF: 530 mA LAN – ON: 494 mA |
| Maximum number of devices | 230 |
| LAN communicator | Ethernet interface, 10/100BASE |
| Dimensions | 357 x 297 x 105 mm |
| Weight with/without AKU | 7027 g/1809 g |
| Reaction to invalid code entry | Alarm after 10 wrong code entries |
| Event memory | Approx. 7 million latest events, including date and time |
| Power supply unit | Type A according to EN 50131-6 T 031 note: In case of a main power failure is the system backed up for 24 hours and at the same time is a failure report sent to the ARC. |
| GSM communicator (2G) | 850 / 900 / 1800 / 1900 MHz |
| Classification | Security grade 2 according to EN 50131-1 |
| Operational environment | Environmental class II (indoor general) according to EN 50131-1 |
| Operational temperature range | -10 °C to +40 °C |
| Average operational humidity | 75 % RH, non-condensing |
| Complies with | EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50131-5-3+A1, EN 50131-6 ed. 2+A1, EN 50131-10, EN 50136-1, EN 50136-2, EN 50581 |
| Radio operating frequency (with the JA 11xR module) | 868.1 MHz |
| Radio emissions | ETSI EN 300 220-1,-2 (module R), ETSI EN 301 419-1, ETSI EN 301 511 (GSM) |
| EMC | EN 50130-4 ed. 2+A1, EN 55032 ed. 2, ETSI EN 301 489-7 |
| Safety conformity | EN 62368-1+A11 |
| Caller identification (CLIP) | ETSI EN 300 089 |
| Operational conditions | ERC REC 70-03 |
| Certification body | Trezor Test s.r.o. (no. 3025) |
