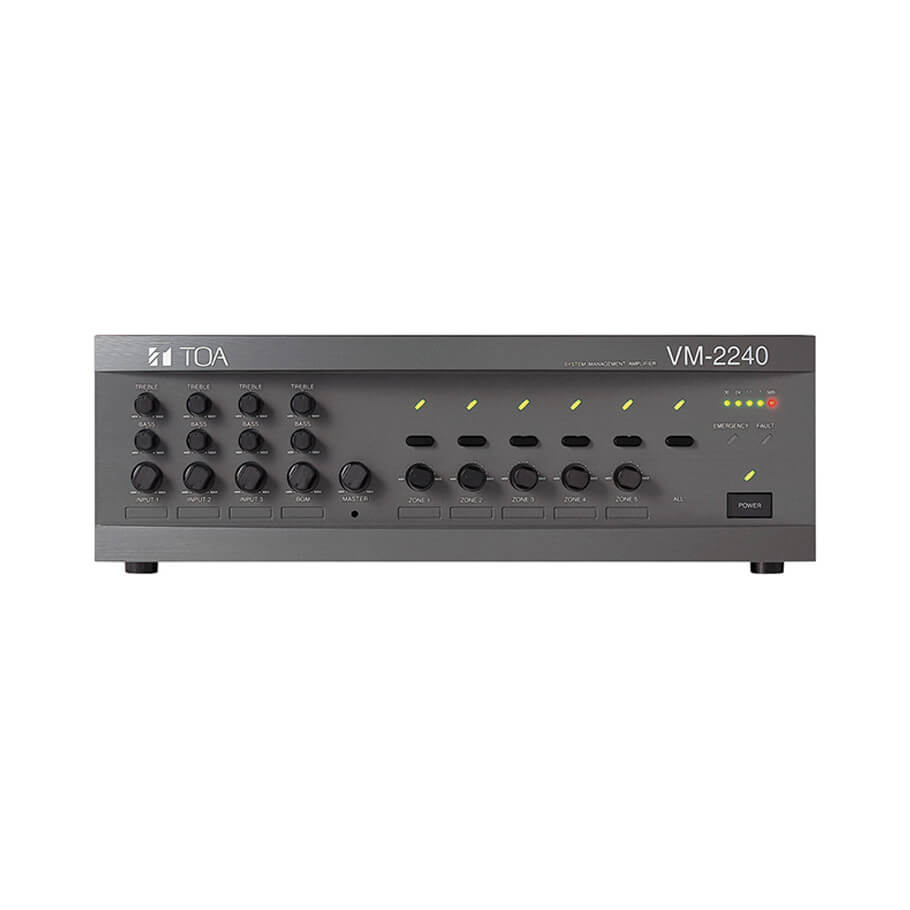

Mixer Amplifier 240W chọn 5 vùng loa TOA VM-2240
- Ampli đa chức năng có thể lắp trên Rack chuẩn EIA.
- 4 ngõ vào Audio, ngõ ra loa có bộ suy giảm, bộ chọn 5 vùng.
- Cho phép thông báo khẩn với âm thanh được ghi trước.
- Tự động kiểm tra lỗi hệ thống.
Đặc tính kỹ thuật
| Nguồn cung cấp | AC: 230 V DC: 24 V/15 A Applicable cable diameter: AWG22 - AWG14 |
| Nguồn điện tiêu thụ trên mạng điện AC | Khi không có tín hiệu: 54 W Điều kiện hoạt động bình thường: 255 W Có tín hiệu Công suất ngõ ra: 549 W |
| Nguồn điện tiêu thụ trên ngõ vào 24VDC | Khi không có tín hiệu: 1 A Điều kiện hoạt động bình thường: 5 A Có tín hiệu Công suất ngõ ra: 14 A |
| Công suất ngõ ra | 240 W |
| Điện áp ngõ ra/Trở kháng | 100 V/42 Ω (selectable by the internal wiring change) |
| Đáp ứng tần số | 50 Hz - 16 kHz |
| Độ méo | 1 % hoặc ít hơn |
| Tỉ số S/N | 60 dB hoặc hơn |
| Điều chỉnh Tone | Bass: 100 Hz ±10 dB (Mgõ vào 1 - 3 và BGM điều chỉnh riêng.) |
| Kết nối Remote Microphone/Ampli mở rộng | 2 RJ45 đầu nối cái để kết nối RM-200M với VM-2120 hoặc VM-2240. Khoảng cách tối đa: 800 m (874.89 yd) Cáp kết nối: CAT-5 bọc giáp Số cáp RM-200M có thể kết nối: 4 sợi cáp thẳng xoắn đôi (TIA/EIA-568A standard) |
| Input | Các ngõ vào 1 - 3: -60 dB(*3) (MIC)/-10 dB(*3) (LINE) (có thể thay đổi được) 600 Ω kết hợp với đầu nối XLR (cái)/Jack phone (chỉ ngõ vào 1 dùng đầu nối DIN) connector(*5).) Ngõ vào thông báo điện thoại: Push-in terminal block(*6) Âm lượng âm thanh: -10 dB(*3) Ngõ vào cân bằng(*4) Control: No-voltage make contact input Điện áp hở: 3.3 V DC Dòng ngắn mạch: dưới 1 mA BGM 1 - 2: -20 dB(*3) Ngõ vào khuếch đại công suất: 0 dB(*3) External speaker line input: 100 V line (This input is selected when the 'Unit's broadcast cutoff' control is activated.) |
| Ngõ ra | Ngõ ra loa: Plug-in screw connector(*7) 5-zone selector with attenuator (all zones simultaneously selectable) Direct speaker line output: Direct output from the power amplifier output transformer (attenuator bypassed) Plug-in screw connector(*7) Line output: 0 dB(*3) Recording output: 0 dB(*3) Preamplifier output: 0 dB(*3) |
| Ngõ vào điều khiển | For controlling Inputs 1 - 3 No-voltage make contact input Dòng ngắn mạch: 1 mA hoặc ít hơn |
| Ngõ vào và ngõ ra điều khiển | D-sub connector (25-pin Ngõ vào: No-voltage make contact input Dòng ngắn mạch: 1 mA hoặc ít hơn Ngõ ra: Open collector output Dòng điều khiển: 10 mA hoặc ít hơn (1) Ngõ vào điều khiển bên ngoài Activation of messages(*8) Activation of power Activation and stop of Emergency Broadcast Unit's broadcast cutoff (when activated by an external emergency equipment) (2) Status output Irregularity of communications with the Remote Microphone and an expansion amplifier AC power condition DC power condition Irregularity of the sound source of the Voice Announcement Board Failure (FAULT) indication on Power switch on |
| Ngõ ra điều khiển suy hao bên ngoài | Plug-in screw connector(*7) transfer type contact current: 7 A (DC) hoặc ít hơn |
| Ngõ vào và ra giám sát | D-sub connector (25-pin) Ngõ vào: No-voltage make contact input Ngõ ra: Open collector output |
| Nguồn cung cấp | 24 V DC/0.1 A Unit RU-2001/-2002 |
| Chime Tone | Built-in chime: 2-tone chime/2-tone chime (fast repeat)/4-tone chime (Up)/Single-tone chime/4-tone chime (Up & Down)/Gong/off Voice Announcement Board sound source: Pre-recorded chime(*8) |
| Chức năng | Two units stacking (VM-2120 or VM-2240) Emergency broadcast (sequential control) Broadcast priority control Surveillance (failure detection) function(*9) Power supply to only one Remote Microphone (RM-200M) Line resistance: 40 Ω (one way) hoặc ít hơn |
| Nhiệt độ hoạt động | 0 độ đến +40 độ (32 %%dF to 104 %%dF) |
| Thành phẩm | Mặt trước: Nhựa ABS Vỏ: Thép |
| Kích thước | 419 (W) × 143.3 (H) × 355.7 (D) mm |
| Trọng lượng | 14.5 kg (31.97 lb) |
| Phụ kiện | Cáp nguồn (2 m (6.56 ft)) ……1 Miniature type time-lag fuse T3.15 A ……1 |
| Tùy chọn | Đế lắp đặt Rack: MB-36 Input transformer: IT-450 Voice announcement board: EV-200M Surveillance board: SV-200MA |
- Bảo hành: 12 tháng.
