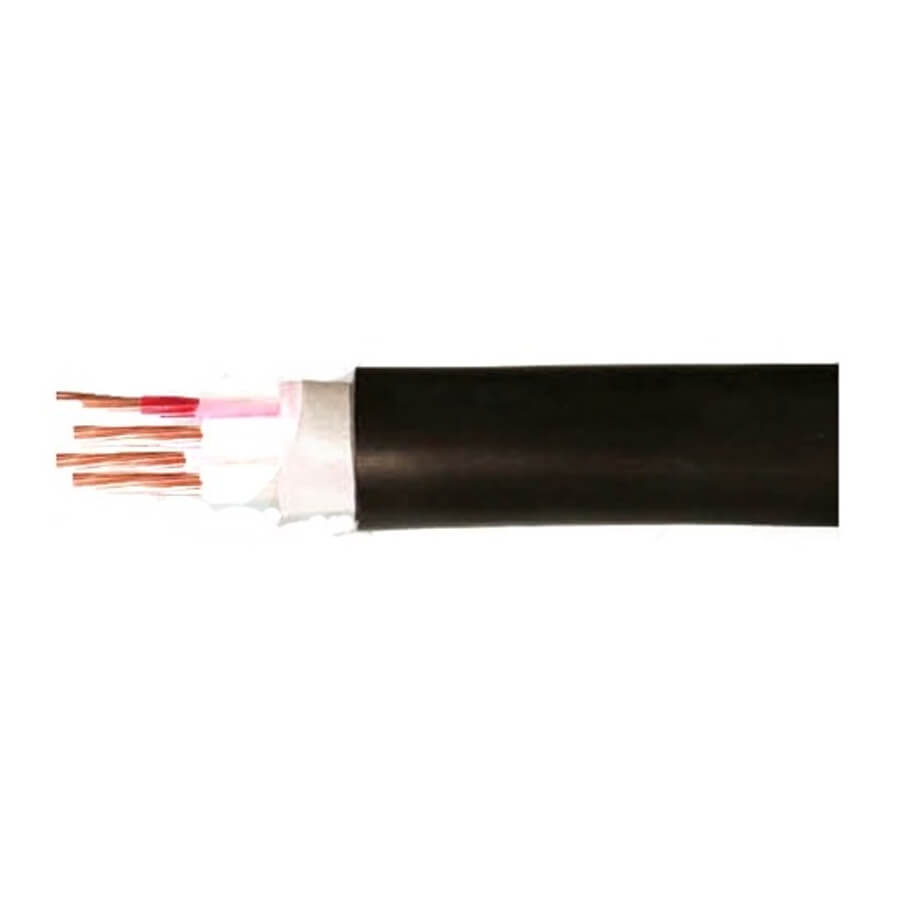

Cáp điện 3 pha VINACAP 3x16+1x10
- Cáp điện 3 pha VINACAP 3x16+1x10 ruột đồng, cách điện XLPE hoặc PVC, có giáp bảo vệ, vỏ bọc PVC.
- Dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0.6/1kV, lắp đặt cố định.
- Nhiệt độ làm việc: Max.70°C.
- Tiêu chuẩn TCVN 5935:1995 – IEC 502:1993.
Thông số kỹ thuật
- Tiết diện danh định: 3x16+1x10 mm²
- Chiều dày lớp vỏ bọc lớp trong: 1.8 mm
- Chiều dày lớp băng thép: 0.25mm
- Đường kính cáp gần đúng: 20mm
- Lõi pha
+ Tiết diện danh định lõi pha: 16mm².
+ Kết cấu lõi pha: 7/1.67 N°/mm.
+ Đường kính ruột dẫn: 5.1mm.
+ Chiều dày lớp cách điện (PVC/XLPE): 1.0/0.7 mm
+ Điện trở ruột dẫn ở 20°C: 1.15 Ohm/km
- Lõi trung tính:
+ Tiết diện danh định trung tính: 10mm².
+ Kết cấu trung tính: 7/1.34 N°/mm.
+ Đường kính ruột dẫn: 1.05mm.
+ Chiều dày lớp cách điện (PVC/XLPE): 1.0/0.7 mm
+ Điện trở ruột dẫn ở 20°C: 1.83 Ohm/km
