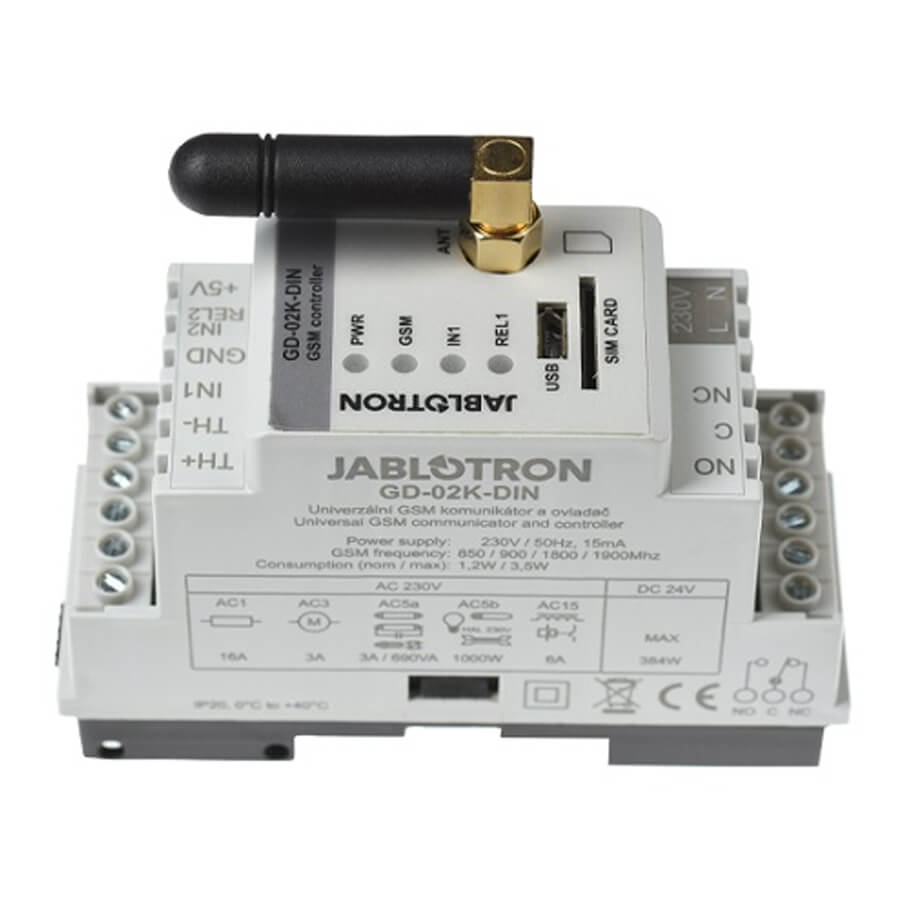

Bộ điều khiển và giao tiếp GSM đa năng JABLOTRON GD-02K-DIN
JABLOTRON GD-02K-DIN là bộ điều khiển và giao tiếp GSM đa năng được thiết kế để quản lý và giám sát thiết bị từ xa trong các hệ thống điện và tự động hóa. Thiết bị cho phép người dùng điều khiển thiết bị thông qua tin nhắn SMS hoặc cuộc gọi điện thoại một cách đơn giản. Nhờ thiết kế gắn thanh DIN, GD-02K-DIN dễ dàng lắp đặt trong tủ điện tiêu chuẩn. Sản phẩm phù hợp cho các ứng dụng điều khiển hệ thống điện, chiếu sáng, máy bơm hoặc thiết bị công nghiệp. Ngoài ra, thiết bị còn hỗ trợ giám sát trạng thái và gửi thông báo kịp thời khi có thay đổi.
Tính năng nổi bật
- Điều khiển thiết bị từ xa qua điện thoại: Người dùng có thể bật/tắt thiết bị hoặc thay đổi trạng thái hoạt động bằng cách gửi tin nhắn SMS hoặc gọi điện trực tiếp đến thiết bị.
- Giám sát và thông báo trạng thái thiết bị: Thiết bị có khả năng theo dõi trạng thái đầu vào và gửi thông báo khi có sự kiện xảy ra, giúp người dùng kiểm soát hệ thống từ xa hiệu quả.
- Rơ-le công suất lớn tích hợp: Trang bị rơ-le đóng cắt tải lên đến 16A, phù hợp để điều khiển nhiều thiết bị điện như đèn chiếu sáng, máy bơm, quạt thông gió hoặc hệ thống tự động hóa.
- Ngõ vào linh hoạt cho giám sát tín hiệu: Các cổng IN1 và IN2 cho phép kết nối với công tắc, cảm biến hoặc tín hiệu điều khiển bên ngoài để kích hoạt chức năng giám sát hoặc điều khiển.
- Tương thích công tơ điện xung: Có thể kết nối với đầu ra xung của công tơ điện Class B theo tiêu chuẩn EN 62053-31, hỗ trợ giám sát mức tiêu thụ điện năng từ xa.
- Hỗ trợ kết nối cảm biến nhiệt độ: Cho phép gắn cảm biến nhiệt độ kỹ thuật số JB-TS-PT1000 để theo dõi nhiệt độ môi trường hoặc thiết bị trong hệ thống.
- Pin dự phòng tích hợp: Pin Lithium-ion 300 mAh giúp thiết bị duy trì hoạt động khoảng 3 giờ khi mất điện, đảm bảo hệ thống không bị gián đoạn giám sát.
- Thiết kế chuẩn DIN rail tiện lợi: Kích thước nhỏ gọn, lắp đặt trực tiếp vào tủ điện theo chuẩn DIN giúp việc triển khai và bảo trì trở nên nhanh chóng, gọn gàng.
Thông số kỹ thuật
| Power | 230 V AC/50 Hz, protection class II. |
| Wattage | Average standby 1.2 W (3.5 W relay switched on) |
| Protected | 1 A; type A |
| Internal backup battery | Polymer Lithium-ion 300 mAh |
| Backup time | 3 hours |
| GSM module bands | GSM/GPRS Quad Band 850 / 900 / 1800 / 1900 MHz |
| Relay 1 contact load | Maximum switching voltage: 250 V AC; 24 V DC Resistive load (cosφ=1): max. 16 A Inductive, capacitive load (cosφ=0.4): max. 3 A Fluorescent lamps: max. 3 A/690 VA Light bulbs (halogen lamps): max. 1000W Minimum switching DC power: 10 mA; 5 V DC |
| Input IN1 | Input is active when connected to GND, max. 24 V |
| Universal input/output IN2/REL2 | Input is active when connected to GND, max. 24 V Output switches to GND, output protection 100 mA, max. voltage 24 V Inputs IN1 and IN2 are compatible with impulse output of Class B electricity meters according to the EN 62053-31. |
| TH inputs for digital thermometer (JB-TS-PT1000) | range -30 °C to +125 °C (max. cable length 10 m) |
| Auxiliary power output | +5 V DC/max. 100 mA, no backup |
| Operational temperature range | 0 °C to +40 °C |
| IP covering | Front panel IP20 |
| Dimensions (no antenna) | 90 x 36 x 58 mm |
| Weight | 140 g |
| Electrical safety | EN 62368-1 |
| EMC | ETSI EN 301 489-7, EN 55024, EN 55032, EN 60730-1 |
| Radio transmissions | ETSI EN 301 511 |
| Can be operated according to | ECC/DEC/(04)06, ERC/DEC/(97)02, ECC/DEC/(06)01 |
