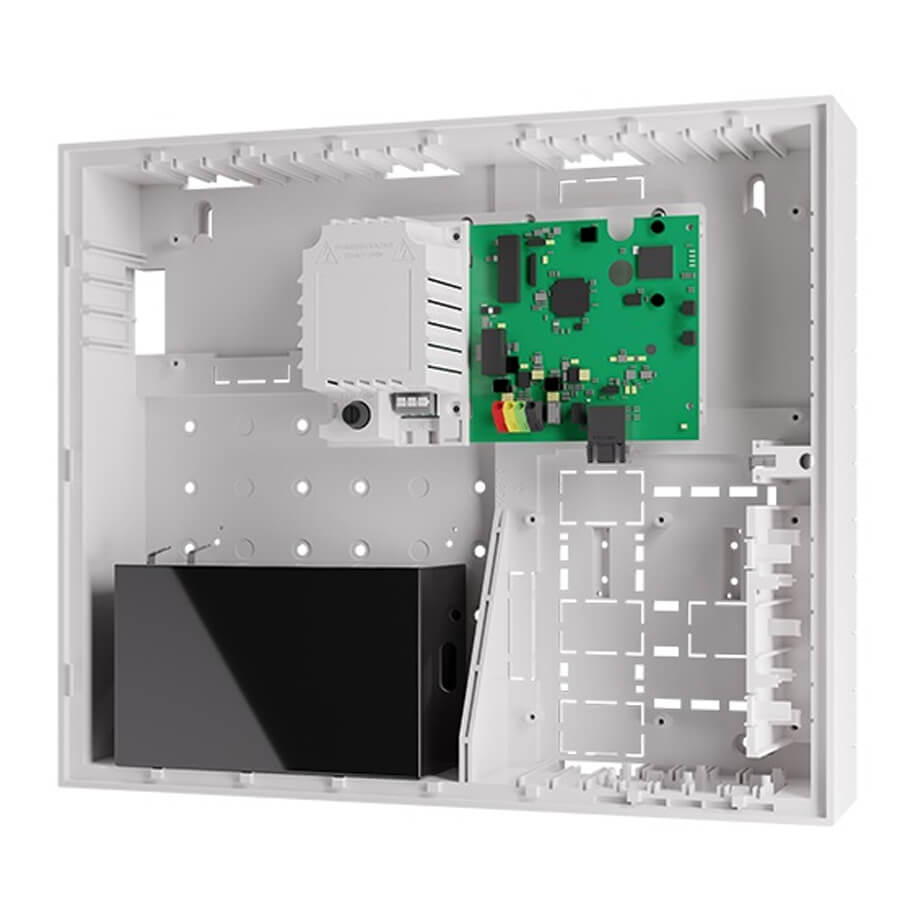

Bảng điều khiển GSM JABLOTRON JA-103K-7AH
Bảng điều khiển là trung tâm quản lý của hệ thống báo động JABLOTRON 100+, phù hợp cho nhà ở, văn phòng và các công trình quy mô vừa. Thiết bị cho phép kết nối đồng thời các cảm biến có dây và không dây, giúp xây dựng hệ thống an ninh linh hoạt và dễ mở rộng. Sản phẩm hỗ trợ quản lý nhiều người dùng, khu vực và các đầu ra lập trình để điều khiển thiết bị trong hệ thống. Khả năng kết nối LAN và mô-đun GSM giúp truyền cảnh báo nhanh chóng tới người dùng hoặc trung tâm giám sát. Ngoài ra, bộ điều khiển còn tích hợp các chức năng tự động hóa và lập lịch giúp hệ thống vận hành hiệu quả và ổn định.
Tính năng nổi bật
- Quản lý tối đa 50 thiết bị trong hệ thống, hỗ trợ cả thiết bị không dây và bus.
- Cho phép tạo 50 người dùng với các quyền truy cập và điều khiển riêng biệt.
- Hỗ trợ 8 khu vực bảo vệ (zones) giúp phân chia và quản lý hệ thống linh hoạt.
- Tích hợp 32 đầu ra PG có thể lập trình, cho phép điều khiển các thiết bị tự động hóa hoặc cảnh báo bổ sung.
- Hỗ trợ 20 lịch sự kiện độc lập, giúp thiết lập các kịch bản vận hành tự động theo thời gian.
- Gửi 8 báo cáo SMS và thông báo thoại trực tiếp đến người dùng khi xảy ra sự kiện.
- Có thể cấu hình tối đa 5 trung tâm tiếp nhận báo động (ARC) với 5 giao thức truyền thông khác nhau.
- Trang bị cổng kết nối bus, khe cắm mô-đun radio JA-111R và mô-đun truyền thông GSM/GPRS JA-192Y.
- Hỗ trợ các chức năng nâng cao như bảo trì hệ thống, chế độ ngày/đêm, phản ứng khi rời đi nhanh và lập lịch thông minh.
- Hệ thống ghi nhớ khoảng 7 triệu sự kiện kèm thời gian và ngày tháng để phục vụ giám sát và kiểm tra.
- Tự động kích hoạt báo động khi nhập 10 lần mã sai liên tiếp, tăng cường bảo mật truy cập.
- Có khả năng gửi báo cáo sự cố tới trung tâm giám sát khi xảy ra mất điện lưới.
Thông số kỹ thuật
| Control panel power supply | ~ 110 – 230 V/50 – 60 Hz, max. 0.28 A with fuse F1.6 A/250 V, Protection class II |
| Back-up battery | 12 V; 7 Ah (lead gel) |
| Maximum battery charging time | 48 h |
| BUS voltage (red - black) | 12.0 to 13.8 V |
| Maximum continuous current consumption from the control panel | 1000 mA |
| Max. continuous current consumption for back-up 12 hours | - Without GSM communicator LAN – OFF: 334 mA LAN – ON: 300 mA - With GSM communicator LAN – OFF: 302 mA LAN – ON: 270 mA |
| Max. continuous current consumption for back-up 24 hours | - Without GSM communicator LAN – OFF: 160 mA LAN – ON: 125 mA - With GSM communicator LAN – OFF: 128 mA LAN – ON: 110 mA |
| Maximum number of devices | 50 |
| LAN communicato | Ethernet interface, 10/100BASE |
| Dimensions | 357 x 297 x 105 mm |
| Weight with/without AKU | 3755/ 1665 g |
| Reaction to invalid code entry | Alarm after 10 wrong code entries |
| Event memory | Approx. 7 million latest events, including date and time |
| Power supply unit | Type A according to EN 50131-6 T 031 note: In case of a main power failure is the system backed up for 24 hours and at the same time is a failure report sent to the ARC. |
| GSM communicator (2G) | 850 / 900 / 1800 / 1900 MHz |
| Classification | Security grade 2 according to EN 50131-1 |
| Operational environment | Environmental class II (indoor general) according to EN 50131-1 |
| Operational temperature range | -10 °C to +40 °C |
| Average operational humidity | 75 % RH, non-condensing |
| Complies with | EN 50131-1 ed. 2+A1+A2, EN 50131-3, EN 50131-5-3+A1, EN 50131-6 ed. 2+A1, EN 50131-10, EN 50136-1, EN 50136-2, EN 50581 |
| Radio operating frequency (with the JA 11xR module) | 868.1 MHz |
| Radio emissions | ETSI EN 300 220-1,-2 (module R), ETSI EN 301 419-1, ETSI EN 301 511 (GSM) |
| EMC | EN 50130-4 ed. 2+A1, EN 55032 ed. 2, ETSI EN 301 489-7 |
| Safety conformity | EN 62368-1+A11 |
| Caller identification (CLIP) | ETSI EN 300 089 |
| Operational conditions | ERC REC 70-03 |
| Certification body | Trezor Test s.r.o. (no. 3025) |
